Especificación
Tipos
Tipo A: con agujero roscado d3
en el centro, con dos agujeros avellanados
para tornillo de cabeza allen
Tipo B: con agujero d4 en el centro,
con dos agujeros avellanados
para tornillo de cabeza allen
Tipo C: con agujero roscado d3
en el centro, con dos agujeros de montaje roscados
Tipo D: con agujero d4 en el centro,
con dos agujeros de montaje roscados
Modelo E: sin agujeros
ciego, no endurecido
Versión en acero sinterizado (Distaloy AB) ST
endurecido, negro oxidizado con vapor

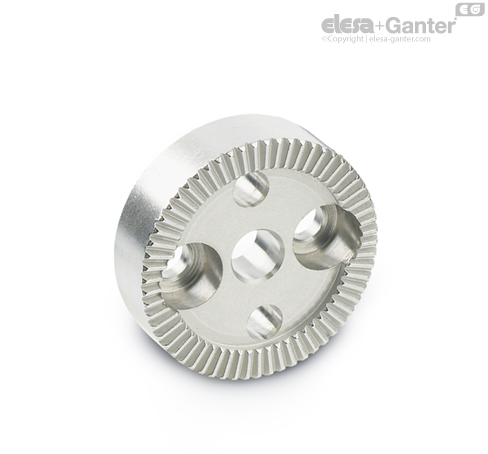

Versión en acero inoxidable (acero sinterizado) NI
AISI 316L
Información
Con la ayuda de las placas de bloqueo dentadas GN 187.4 se puede bloquear elementos estándar entre sí y se pueden montar firmemente con un ángulo definido.
La posición angular de los agujeros de fijación en relación con los dientes no está definida en el diseño estándar. El posicionamiento exacto está disponible como diseño especial.
La gama de diseños hace que estas placas de bloqueo sean adecuadas para casi cualquier aplicación de este campo en particular. Para complementar estas placas de bloqueo dentadas, existen accesorios, como alojamientos guía GN 187.1 y muelles de empujeGN 187.2 que constituyen piezas estándar adicionales muy útiles.
Aplicaciones de montaje para las placas de bloqueo dentadas
