Especificación
Versión en acero
Acero ST
- Tratado térmicamente, fosfatado al manganeso
Modelo en acero inoxidable
Acero inox. NI
Espárrago AISI 630
Endurecido por precipitación
Pulsador
Aluminio, anodizado rojo
Anillo de retención (muelle)
Acero inoxidable
Información

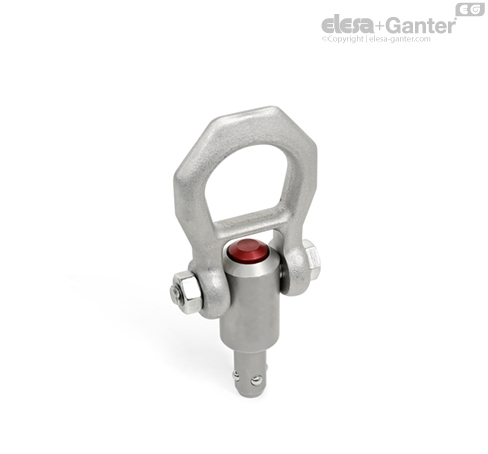

Los pasadores de elevación GN 1130 son elementos de transporte diseñados para un uso rápido y sencillo. Al pulsar el botón de aluminio rojo se genera el efecto de liberación de las bolas de bloqueo, lo que permite que el perno de carga se mueva hacia dentro o hacia fuera del agujero de sujeción. El grillete gira al menos 180°, y cuenta con una brida de seguridad que funciona como protección en caso de operación involuntaria. Dependiendo de en qué dirección se tire, el perno de carga de bola puede desplazarse libremente 360° en el agujero de sujeción.
No es necesario dejar permanentemente los elementos de elevación y suspensión en la pieza de trabajo (p. ej. cáncamos). Los agujeros de perforación con d1 H11 son suficientes de acuerdo con la resistencia correspondiente de los materiales.
Además, también están disponibles los casquillos de sujeción GN 1132.
Para más directrices de usuario, consulte el manual de instrucciones que se incluye con cada pasador de elevación.
