Especificación
Tipos
- Tipo A: sin tuerca de ajuste
- Tipo AK: con tuerca de ajuste
Versión en acero
Acero, 1.7225 (42 CrMo 4V) ST
Cincado, azul pasivado
Modelo en acero inoxidable
Acero inoxidable AISI 303 NI
(X 10 CrNiS 18-9)
F1: carga máx. total
F2: total máximo tras haber calculado la precarga máxima
- para tornillos 8,8 µ = 0,125 (modelo en acero)
- para tornillos 6,8 µ = 0,14 (modelo en acero inoxidable)
Información

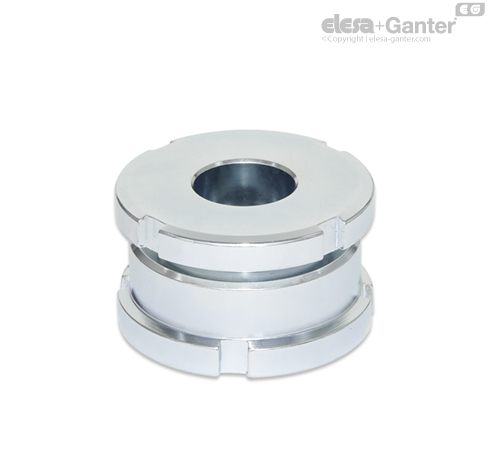

Los grupos de nivelación GN 350.1 se utilizan para operaciones de nivelación, ajuste y unión en caso de dimensiones reducidas.
Comprenden un casquillo roscado superior y un casquillo roscado inferior hembra. El roscado proporciona continuidad y precisión en las operaciones de regulación y bloqueo, utilizando la llave en C DIN 1810 . Un disco antirrotación sirve también como limitador de altura máxima.
