Especificación
Tipos
- Tipo A: sin tuerca de ajuste
- Tipo AK: con tuerca de ajuste
Versión en acero
Acero, 1.7225 (42 CrMo 4V) ST
Cincado, azul pasivado
Modelo en acero inoxidable
Acero inoxidable AISI 303
(X 10 CrNiS 18-9) NI
F2: total máximo tras haber calculado la precarga máxima
- para tornillos 8,8 µ = 0,125 (modelo en acero)
- para tornillos 6,8 µ = 0,14 (modelo en acero inoxidable)
Información

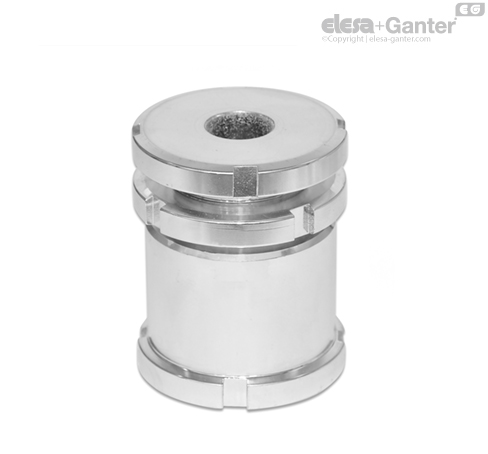

Los grupos de nivelación GN 350 se utilizan para operaciones de nivelación y unión. Comprenden un casquillo roscado superior y un casquillo roscado inferior hembra. El roscado proporciona continuidad y precisión en las operaciones de regulación y bloqueo, utilizando la llave en C DIN 1810 . Un disco antirrotación sirve también como limitador de altura máxima.
Por lo general, cuando se aprieta el perno de montaje se crea una carga estática que bloquea el perno permanentemente y con seguridad.
Si no fuera suficiente, se recomienda el uso de una contratuerca (modelo AK).
