Especificación
Tipos

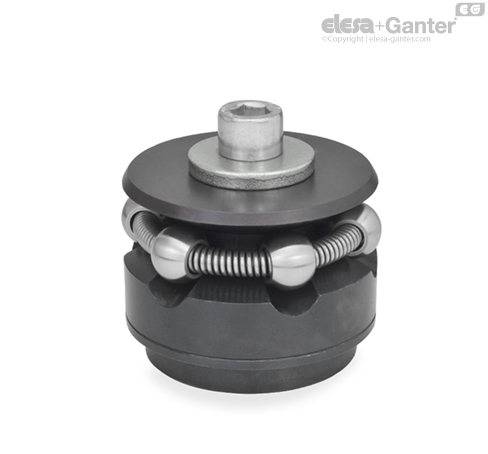

- Tipo K: con bolas de bloqueo
- Tipo S: con segmentos de bloqueo
Bolas / segmentos de bloqueo
Información
Con los dispositivos de bloqueo circular GN 411.2 se pueden colocar las piezas de trabajo en posición central y bloquear desde el interior del agujero.
Ofrecen las siguientes ventajas:
- Autocentrado preciso
- Precisión en la repetitividad: ± 0,025
- Precisión en la concentricidad: ± 0,05
- Bloqueo sólido y estable gracias a 3 o 6 puntos de contacto en la pieza a trabajo
- Bloqueo de las piezas con superficies desiguales o irregulares (como por ejemplo, piezas fundidas) con tipo K
- Bloqueo sin riesgo de deformaciones
- Altura reducida
- Ajuste en cualquier posición
- Amplio rango de ajuste
- Reducción de la presión del mecanismo de bloqueo
Dispositivos de bloqueo circular (continuación)
Dimensiones

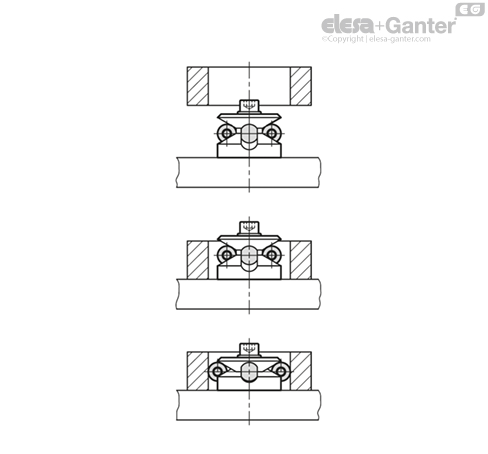

Principio de funcionamiento
Una jaula de bolas circular que contiene 3 o 6 bolas se fuerza hacia afuera sobre un cono guiado con precisión por medio de un tornillo, el cual, a través del empuje ejercido, agrandará el diámetro exterior de la jaula de bolas circular. Esto, a su vez, se traduce en un contacto firme entre el dispositivo circular y el orificio de la pieza de trabajo.
El modelo K (con bolas) se utiliza para aplicaciones de bloqueo donde resultan aceptables minúsculas marcas de las bolas en los puntos de contacto con la pieza. El modelo S (con segmentos de bloqueo) se utiliza para aquellos casos en los que no resultan aceptables marcas en los puntos de contacto con la pieza.
