Especificación
Tipos
- Tipo GL: superficies de fijación lisas
- Tipo GA: con 2 roscas de fijación para mordazas de sujeción

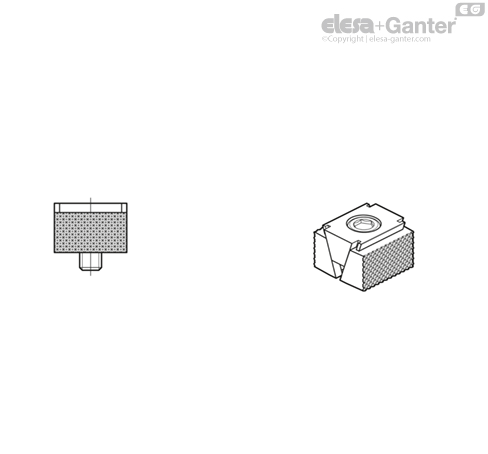

- Tipo RF: superficies de fijación estriadas
- Superficies de las cuñas endurecidas
Tornillo de cabeza allen DIN 7984
Resistencia a la tensión clase 10.9 (1000 N/mm2)
Información

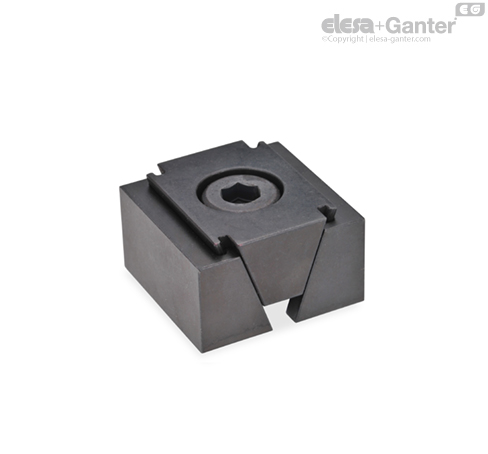

La sujeción mediante las cuñas de fijación GN 920.1 se consigue por medio de los tornillos de cabeza allen, que empujan hacia afuera las mordazas de sujeción.
Cuando se afloja el tornillo, la cuña de fijación vuelve a su posición original mediante un muelle interno de retroceso, que a su vez libera la tensión.
Las cuñas de fijación son perfectas para diversas operaciones de sujeción, pero también resultan adecuadas para fijar piezas de trabajo individuales.
El agujero grande que hay en la cuña de fijación sirve para compensar tolerancias en la pieza de trabajo.
Datos técnicos
Tipo GL mordazas de sujeción lisas (huecos de la mordaza para contornos de sujeción específicos de la pieza de trabajo).
Tipo GA con 2 roscas de fijación para mordazas de sujeción
Tipo RF superficies de sujeción estriadas
