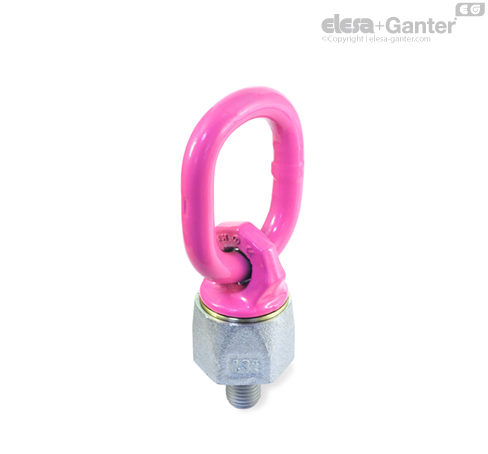

GN 5860

Cáncamos

Las anillas de carga GN 5860 giran alojadas en cojinetes de bolas. La anilla de rotación libre permite que los pernos puedan soportar cargas en cualquier dirección de tracción.

La capacidad de carga nominal se indica claramente en la anilla de carga. Es válida para la aplicación de carga más desfavorable de los tipos de carga que aparecen en el lado opuesto. Las anillas de carga GN 5860 cumplen con la Directiva de Ingeniería Mecánica 2009 / 42 / EG y están homologadas por BG.

El transpondedor RFID integrado indica e identifica claramente la eslinga y el mecanismo de elevación, por ejemplo durante las inspecciones regulares exigidas.

• Instrucciones de funcionamiento GN 5860

• Valores de resistencia de los tornillos

Métodos de montaje
Número	1	1	2	2	2	2	2	3 y 4	3 y 4	3 y 4
Ángulos de inclinación	0°	90°	0°	90°	0° a 45°	45° a 60°	asim.	0° a 45°	45° a 60°	asim.
Factor	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	0.60 t	0.30 t	1.20 t	0.60 t	0.42 t	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	0.90 t	0.45 t	1.80 t	0.90 t	0.63 t	0.40 t	0.40 t	0.94 t	0.67 t	0.40 t
M 12	1.20 t	0.60 t	2.40 t	1.20 t	0.84 t	0.60 t	0.60 t	1.26 t	0.90 t	0.60 t
M 16	2.60 t	1.30 t	5.20 t	2.60 t	1.82 t	1.30 t	1.30 t	2.73 t	1.95 t	1.30 t
M 20	4.00 t	2.00 t	8.00 t	4.00 t	2.80 t	2.00 t	2.00 t	4.25 t	3.00 t	2.00 t
M 24	7.00 t	3.50 t	14.00 t	7.00 t	4.90 t	3.50 t	3.50 t	7.35 t	5.25 t	3.50 t
M 30	10.00 t	5.00 t	20.00 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t

La tabla de capacidad de carga que aparece arriba muestra las cargas máximas en toneladas métricas como factor del tipo de anilla de carga y a una temperatura operativa de entre –40 °C y +100 °C, con un coeficiente de seguridad de 4 para todos los valores.

La anilla de carga GN 5860 sólo puede utilizarse si se atornilla con la profundidad de atornillado mínima, que depende del material, y si la superficie de contacto con el perno es plana y se fija en el ángulo correcto con respecto al agujero roscado.

Si se fija de forma permanente, el perno del cáncamo giratorio debe poder girar libremente 360º y no debe descansar en los bordes ni en ninguna otra pieza, p. ej. ganchos de grúa. Las anillas de carga no son adecuadas para movimientos de rotación permanente sometidos a carga.

Con cada entrega se suministran instrucciones de funcionamiento y especificaciones más detalladas (ver www.elesa-ganter.com).



• otras longitudes de rosca l
