Especificación
Tipos

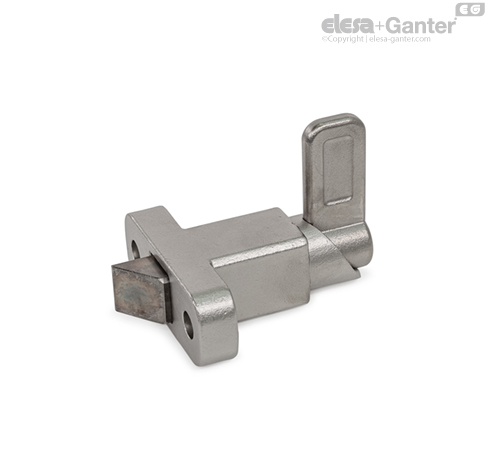

- Tipo A: posición de leva de cierre perpendicular a la brida
- Tipo B: posición de leva de cierre paralela a la brida
N.º de identificación
- N.º 1: chaflán, parte superior
- N.º 2: chaflán, parte inferior
- N.º 3: chaflán, parte derecha
- N.º 4: chaflán, parte izquierda
Guía
- acero inoxidable fundición AISI CF-8 NI
Leva de cierre
- Fundición de precisión de acero inoxidable AISI CF-8, en NI
Pivote de retención
- Acero inoxidable AISI 431, endurecido para NI
Muelle de compresión
Acero inoxidable AISI 316Ti
Información
Los posicionadores de muelle GN 724.2 cuentan con un pivote de retención con una sección transversal cuadrada, una superficie de cierre en un lateral y un chaflán en el otro. Cuando el objeto que se quiera sujetar se mueve hacia el chaflán, el pivote de retención retrocede hasta la guía, lo que permite que las ranuras y los bordes pasen por encima del pivote. El pivote de retención se engancha automáticamente en su lugar cuando se mueve hacia la superficie de enganche. El cierre se puede liberar tirando de la leva de cierre.
La muesca de la parte superior de la curva hace que la palanca quede retenida si, de manera transitoria, no se desea que el pasador sobresalga.
Las tolerancias dimensionales entre el pasador y la guía se han elegido para garantizar una fiabilidad funcional incluso en aplicaciones de dimensiones aproximadas o en presencia de suciedad. El mecanismo de cierre está prelubricado y se puede relubricar en caso necesario.
Hay varias opciones de fijación. Los agujeros de montaje hexagonales permiten utilizar tornillos allen ISO 4762 y tornillos o tuercas de cabeza hexagonal según DIN 931 o DIN 934.
