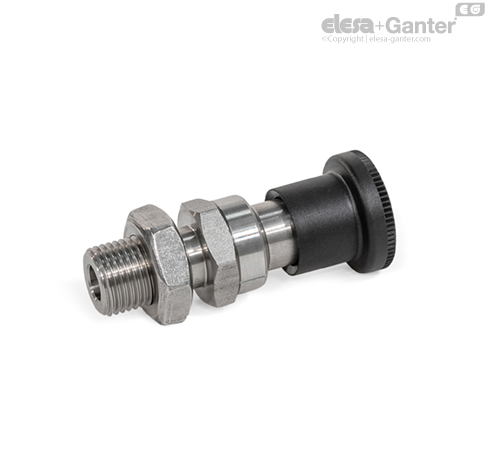

GN 824-CK Posicionadores de muelle Con posición de bloqueo, con contratuerca

Los posicionadores de muelle GN 824 cuentan con un pivote de retención con una sección transversal cuadrada, una superficie de cierre en un lateral y un chaflán en la otra. Cuando el objeto que se quiera sujetar se mueve hacia el chaflán, el pivote de retención retrocede hasta la guía, lo que permite que las ranuras y los bordes pasen por encima del pivote. El pivote de retención se engancha automáticamente en su lugar cuando se mueve hacia la superficie de enganche. El cierre se puede liberar tirando del pomo.

Los posicionadores de muelle tipo C / CK con posición de bloqueo se utilizan en aplicaciones en las que no se deba engranar temporalmente el pivote de retención. En este caso, el pomo se retrae y después se gira 90°. Una muesca mantiene el posicionador en esta posición.

Cuando el prisionero no está bien apretado, la orientación del chaflán se puede ajustar libremente por encima del rango de 360º. Esto se puede identificar con el marcado de la guía del posicionador de muelle.

• Gama de posicionadores

• Casquillos distanciadores GN 609.5

• Tolerancias fundamentales ISO

• Características del plástico

• Características del acero inoxidable



La posición de la superficie de cierre puede ajustarse libremente en 360º.

Pasos de instalación:

• 1. Afloje el prisionero con una llave hexagonal.

• 2. Gire el pomo para mover la superficie de cierre hasta la posición deseada.

• 3. Apriete el prisionero con una llave hexagonal.
