Especificación
Tipos
- Tipo D: Neumático doble acción, saliente / retraído
- Tipo A: Neumático simple efecto, retraído por la fuerza del muelle
- Tipo E: Neumático simple efecto, sobresale por la fuerza del muelle
Código
- Versión OP: Sin detección de posición
- Versión BS0,4: Detección de posición a ambos lados, con conector, cable 0,4 m
Acero inoxidable AISI 303
Superficie del pivote endurecida
Junta del pivote
Poliuretano PUR
Junta del pistón y junta tórica
Goma de acrilonitrilo butadieno (NBR)
Imán
Neodimio, hierro, boro (NdFeB)
Poliamida (PA), Negro
Cubierta exterior de poliuretano (PUR), negro
Clip de sensor
Poliacetal (POM), Negro
Tuercas hexagonales ISO 8675
Acero inoxidable AISI 304
Información

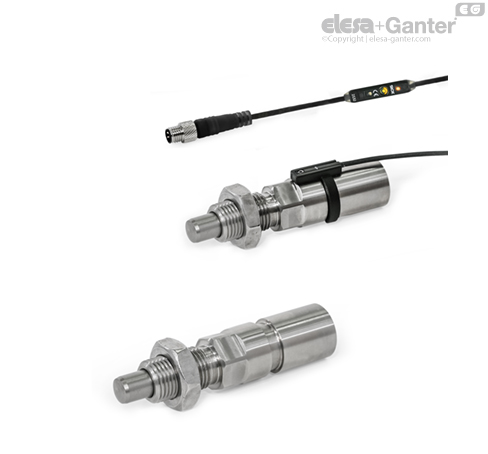

Los posicionadores de acero inoxidable GN 817.7 con accionamiento neumático se pueden integrar de forma sencilla y segura en procesos automatizados e instalarse en ubicaciones donde no es posible el accionamiento manual del posicionador. Gracias al material utilizado, estos posicionadores también son adecuados para entornos más agresivos.
Un imán integrado permite consultar electrónicamente la posición del posicionador mediante un sensor. Los límites finales (posición saliente y retraída) se memorizan a través del elemento de mando en el cable del sensor. Cada uno envía una señal alta, que se indica mediante el LED respectivo y lo puede procesar un control de máquinas, por ejemplo.
También es posible acceder a la electrónica de sensores a través de IO-Link, lo que ofrece la posibilidad de definir y consultar los puntos de conmutación, así como bloquear el botón de memorización en el elemento de mando. Para evitar interferencias, no debe haber campos magnéticos externos que actúen en el posicionador. Los posicionadores de muelle neumáticos se suministran con una tuerca hexagonal. El sensor, el clip de sensor y la llave hexagonal se incluyen en el producto con el código BS0,4.
Instrucciones de montaje
La posición radial del cable del sensor se puede determinar libremente al instalar el clip del sensor.
Pasos de instalación:
1. Inserte el sensor en el clip de sensor por el lateral.
2. Apriete el tornillo hexagonal del sensor.
3. Presione el clip en la ranura del posicionador y ajuste la posición girando el clip, si es necesario
4. Durante la puesta en servicio, memorice las posiciones finales en el sensor mediante el elemento de mando o IO-Link de acuerdo con las instrucciones de funcionamiento proporcionadas con el sensor.
Características neumáticas
| Características neumáticas |
| Presión operacional | 4 - 6 bar |
| Fluído de trabajo | Aire filtrado y seco, con o sin aceite |
| Intervalo de temperatura | -20 °C ... +80 °C |
