Especificación
Tipos
- Tipo A: con anillo, sin posición de bloqueo
- Tipo C: con anillo, con posición de bloqueo
- Tipo E: con palanca, con posición de bloqueo
Guía
Fundición de precisión de acero
- Zincado, azul pasivado ZB
- Zincado y con revestimiento en polvo
Negro, RAL 9005, acabado texturizado SW
Guía
Fundición de precisión de acero inoxidable AISI 316 A4
- Fundición de precisión de acero
Zincado, azul pasivado (ZB y SW)
- Fundición de precisión de acero AISI 316 (para A4)
- Fundición de precisión de acero
Zincado, azul pasivado (ZB y SW)
- Fundición de precisión de acero AISI 316 (para A4)
- Fundición de precisión de acero
Acero, zincado, azul pasivado (ZB y SW)
- Acero inoxidable AISI 316 (para A4)
Prisionero DIN 915 (tipo A)
- Acero, cincado (para ZB y SW)
- Acero inoxidable (para A4)
Muelle de presión
Acero inoxidable AISI 316Ti
Información

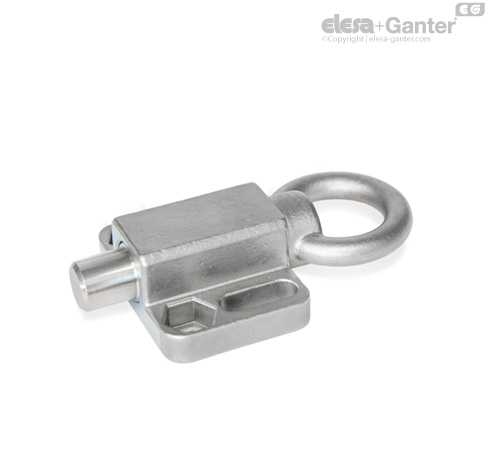

En los posicionadores de muelle GN 722.6, el pivote de retención se acciona mediante el anillo o la palanca. Esto se lleva a cabo manualmente, con un cable o mediante una varilla alargada con gancho. La versión ST ha sido diseñada para aplicaciones en construcciones de acero, mientras que la versión en acero inoxidable A4 está indicada para su uso en entornos especialmente agresivos.
La versión con bloqueo de posición se utiliza cuando el pasador no debe sobresalir de manera temporal. Para ello, el anillo se gira lateralmente después de que el perno de cierre se haya retraído. El anillo se mantiene en esta posición gracias a la ranura de cierre de la parte superior de la guía.
Las tolerancias dimensionales entre el pasador y la guía se han elegido para garantizar una fiabilidad funcional incluso en aplicaciones de dimensiones aproximadas o en presencia de suciedad.
Para la fijación, los orificios de montaje ranurados o hexagonales permiten utilizar tornillos allen DIN 912 y tornillos o tuercas hexagonales según DIN 931 o DIN 934.
