GN 417-C
GN 417
Posicionadores de muelle
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Guía
Revestido de plástico
negro, acabado texturizado
AISI CF-8
natural, granallado mate
Pasador
Acero inoxidable AISI 303
Muelle de presión
Acero inoxidable AISI 301
Anilla de izado / Bucle de alambre
Acero inoxidable AISI 301
Pomo
Plástico (poliamida PA)

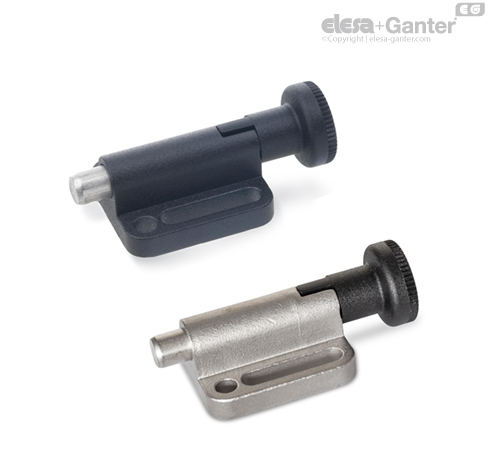

Los pernos de retención GN 417 con brida se montan en paralelo a los pasadores y se caracterizan por su altura especialmente baja. El patrón de orificios de montaje con ranuras ofrece amplias opciones de ajuste, por ejemplo, para el uso de perfiles de aluminio. El uso de arandelas facilita el montaje de las piezas utilizando las ranuras.
Los posicionadores de muelle con posición de bloqueo modelo C se utilizan en aplicaciones en las que el pivote debe mantenerse en posición retraída. Una vez extraído, el pomo se gira 90°. Una muesca mantiene el pivote en esta posición.
El tipo D lleva un ojal de tracción reforzado, que lo hace particularmente adecuado para el accionamiento a distancia, por ejemplo, mediante un cable Bowden.
Las versiones de acero inoxidable permiten utilizar los pernos de retención en entornos más agresivos.
