GN 714
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Carcasa de aluminio
sin tratar
Disco de empuje con rosca hembra
endurecido, ennegrecido
Código de presión
Fuerza de empuje baja: gris
empuje medio: negro
empuje elevado: plateado
Sello de goma
NBR (Perbunan)

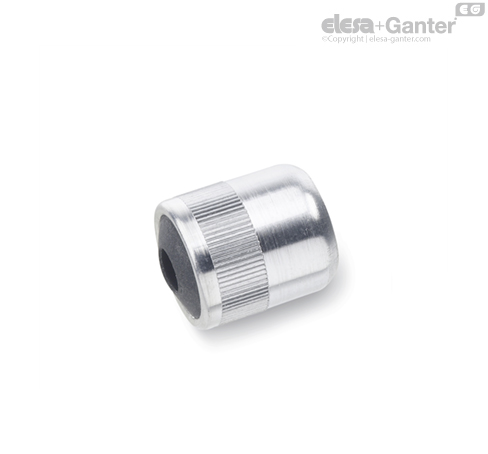

Los posicionadores de empuje lateral GN 714 son el resultado del perfeccionamiento del modelo GN 715 Ofrecen al cliente la oportunidad de diseñar su propio eje de presión que se introducirá en el disco de empuje.
Este diseño amplía el campo de aplicaciones de los posicionadores de presión lateral con las mismas ventajas, es decir, sustituyen perfectamente alternativas costosas, ocupando un espacio reducido y se montan muy fácilmente. El cuerpo roscado roscado necesita agujeros de tolerancia H8 solamente.
Para facilitar el montaje está disponible la herramienta GN 715.1 (véase la tabla).

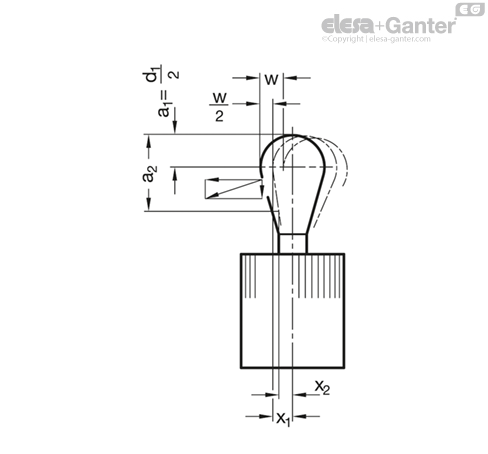

w = Movimiento del pin
F = Empuje lateral en N
Empuje inicial = F0
Empuje final = 1,1 x F0
a2-a1 = intervalo de fijación para la pieza
x = línea central de la distancia – punto de empuje en w2
x1 para el punto de empuje máximo (a1)
x2 para el punto de empuje mínimo (a2)

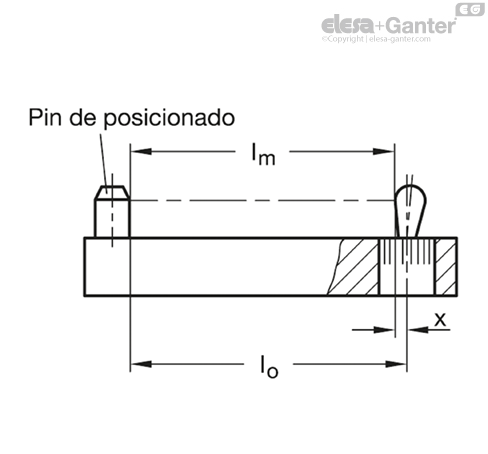

l0 = Distancia de tope final - diámetro del casquillo de empuje
l0 = lm + x
lm = longitud media de la pieza lmáx. + lmín./2
Para puntos de contacto (altura de la pieza) entre a1 y
a2, debe utilizarse un valor de x de entre x1 y
x2 (interpolación).
Al observar los valores anteriores, se dispondrá del movimiento completo del eje de empuje lateral para cubrir la tolerancia de la pieza.

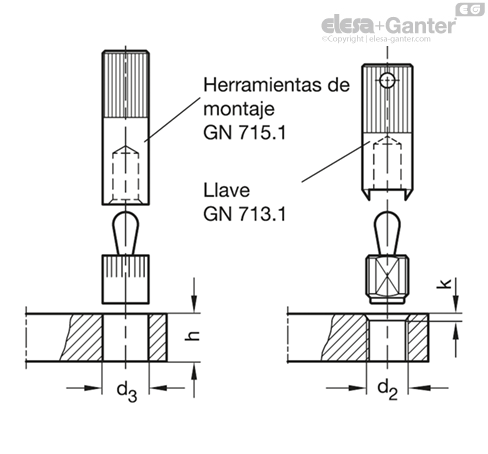

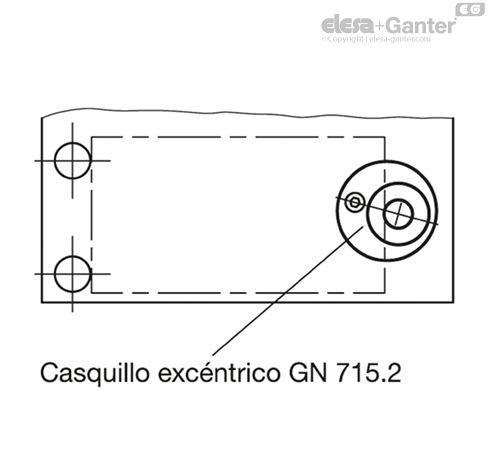

Se recomienda utilizar la herramienta de montaje GN 715.1 o la llave de corona GN 713.1 para insertar los ejes de empuje laterales.
