Especificación
Tipos
- Modelo SA: posicionador de presión de acero, son sello
- Modelo KA: posicionador de presión de plástico, sin sello
- Modelo SB: posicionador de presión de acero, con sello

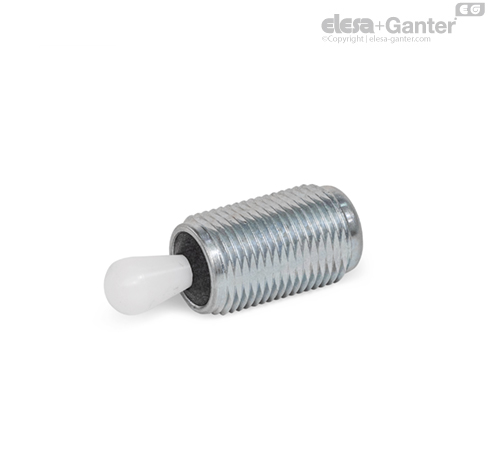

- Modelo KB: posicionador de presión de plástico, con sello
Carcasa
Acero
Zincado, pasivado azul
Pasador de empuje
- Plástico, poliacetal (POM) para KA/KB
Muelle
- Luz de fuerza de empuje lateral
- Acero inoxidable AISI 301
- Fuerza de empuje lateral media
- Acero para muelles ennegrecido
- Fuerza de empuje lateral fuerte
- Acero para muelles zincado, pasivado en azul
Junta
Caucho de cloropreno (CR)
Información
Los posicionadores de presión lateral GN 713 son elementos versátiles y prácticos para sostener, posicionar y fijar piezas de trabajo.
Eliminan costes adicionales, ahorran espacio y son de fácil montaje. La altura en extensión del pin de empuje se puede ajustar mediante el cuerpo roscado.
Para facilitar el montaje está disponible la herramienta GN 713.1 (véase la tabla).
Instrucciones técnicas y de instalación GN 713 | GN 714 | GN 715
La posición del agujero de montaje es el resultado de la longitud de la pieza de trabajo lm más el desplazamiento del agujero m, que se calcula como se muestra a continuación:
w = máximo rango de movimiento del pasador de empuje
t = altura de la pieza de trabajo
m = desplazamiento del agujero
Caso 1:
La altura de la pieza de trabajo t es mayor que la altura del cono l3
m = d1/2 - w/2
Caso 2:
La altura de la pieza de trabajo t es mayor que la altura del cono l3
m = d1/2 - (l3-t) x 0,123
Si la posición del agujero de montaje se determina como se ha especificado, se dispondrá del movimiento completo del pasador de presión lateral para cubrir la tolerancia de la pieza.
En el caso 1, la fuerza de fijación lateral se acopla con una tracción hacia abajo que presiona la pieza contra la superficie de contacto.
Para la instalación se recomienda el uso de una herramienta de montaje GN 715.1 o GN 713.1.
Los casquillos excéntricos GN 715.2 son un útil de montaje para los posicionadores con empujador lateral GN 714 / GN 715. Permiten su ajuste en la posición de sujeción más favorable, por ejemplo, para abarcar rangos de tolerancia mayores de una pieza.
