Especificación
Tipos
- Tipo A1: Cilindro, horizontal
- Tipo A2: Cilindro, vertical
N.º de identificación
- N.º 1: Carga del muelle estándar
- N.º 2: Carga del muelle elevada
Carcasa
Zamac ZD
Revestido de plástico
negro, RAL 9005, mate, acabado texturizado
Plástico, liso KG
Plástico POM, negro
Acero inoxidable, liso NG
moldeado por inyección de metal AISI 630
Acero inoxidable, estriado NR
moldeado por inyección de metal AISI 630
Anillo de retención (muelle)
Acero inoxidable AISI 301
- Acero, zinc niquelado (versión KG)
- Acero inoxidable, A2 (versión NG / NR)
Información

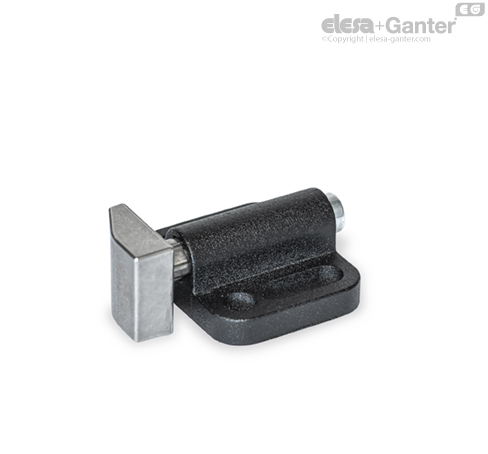

Los posicionadores con pasador de presión lateral GN 415 tienen un diseño compacto y ofrecen máxima flexibilidad para piezas tensadas y de sujeción. El catálogo incluye distintos diseños de posicionadores, así como dos fuerzas de muelle diferentes.
En función del lugar de instalación, los posicionadores con pasador de presión lateral ofrecen un efecto desplegable que se acciona dentro de la altura h2. Se fijan mediante orificios o ranuras.
Los posicionadores con pasador de presión lateral se instalan completamente montados. Si es preciso, la posición del deslizador del posicionador se puede girar cuatro veces 90° como se indica en el croquis. Si se instala la versión KG, la rosca perfilada en el deslizador de plástico debería reutilizarse y limitarse el par de apriete.
