Especificación
Tipos

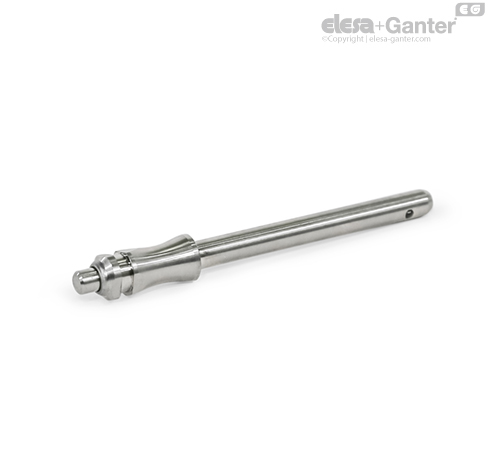

- Tipo M: con cavidad para agarre
- Tipo L: con empuñadura en froma de L
- Tipo T: con empuñadura en forma de T
Pasador
Titanio
Bolas
Cerámica
Empuñadura (Tipo L / T)
Plástico (Poliamida PA), negro
Resistente a temperaturas de hasta 80 °C
Muelle de compresión
Aleación resistente a la corrosión 2.4610
resistente a temperaturas de hasta 400 °C
Información
Los pasadores de bloqueo de bolas GN 113.30 se usan para una rápida fijación, unión y bloqueo de varios componentes y piezas de trabajo. Una aplicación típica son los pasadores de posicionamiento, que han de quitarse y volverse a colocar con frecuencia.
Al presionar el pulsador con muelle, se liberan las dos bolas y al soltarlo vuelven a su posición inicial.
Debido al material seleccionado, los pasadores de fijación con bola GN 113.30 son adecuados para el uso en entornos altamente corrosivos. El material de titanio también resulta en una reducción de peso del 40 % en comparación con una pieza similar de acero o acero inoxidable.
La versión de titanio se utiliza en construcción ligera, aplicaciones marítimas y producción de productos químicos.
El anexo técnico contiene las capacidades de carga relativas a la resistencia a cizalladura por ambos lados (resistencia a la rotura).
