Especificación
Tipos
- Tipo OS: Sin tapón de plástico
- Tipo KS; Con tapón de plástico, deslizante
- Tipo KR: Con tapón de plástico, no deslizante
- Tipo KSE: Con tapa inferior de plastico, deslizable, conductivo eléctricamente (antiestático)
- Tipo KRE: Con tapa inferior de plastico, antideslizante, conductivo eléctricamente (antiestático)
Acero
Resistencia a la tracción clase 5,8
Cincado, azul pasivado
Tipo KS / KSE
Tapón de plástico Poliacetal (POM)
KS: Blanco (color natural) RAL 9001
KRE: Negro, conductor
Resistividad superficial: < 106 Ω
Resistividad de volumen: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Tipo KR / KRE
Tapa de plástico en elastómero (TPE), 78 Shore A ≈
KR: Negro
KRE: Negro, conductor
Resistividad superficial: < 106 Ω
Resistividad de volumen: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Tuerca hexagonal ISO 4032
Acero zincado, azul pasivado
Información

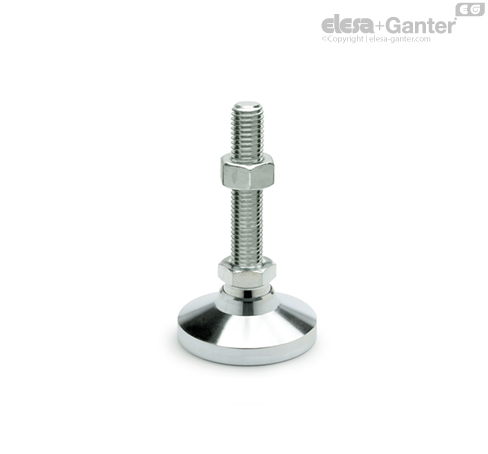

La carga estática del elemento de nivelación GN 343.2 está limitada por la capacidad de carga del espárrago roscado de la rótula (resistencia a la tracción clase 5.8). Los valores de carga estática (solo válidos para los tipos OS y KS) que se muestran en la tabla se refieren a una carga vertical neta en relación con el elemento de nivelación. En condiciones normales de trabajo es probable una carga lateral o angular, por lo que la capacidad de carga se reduciría considerablemente.
Los pies de nivelación GN 343.2 no se pueden desmontar.
