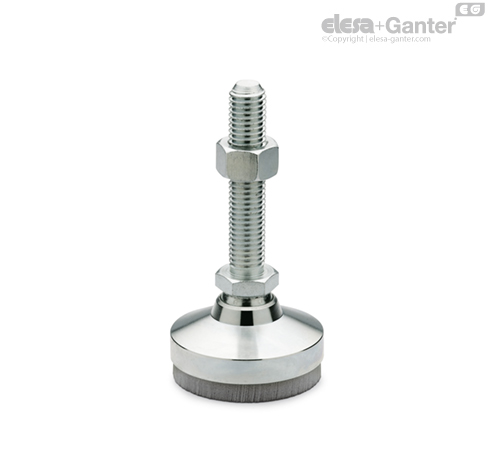

Especificación
Tipo
- Tipo SV: con elemento amortiguador
Acero
- Resistencia a la tracción clase 5,8
Elemento amortiguador
Elastómero (PUR)
- Intervalo operativo, desde -30 °C hasta 70 °C
Tuerca hexagonal ISO 4032
Inserto roscado en acero cincado, azul pasivado.
Información
Los valores de carga que se muestran en la tabla anterior de los elementos de nivelación GN 342.2 son una recomendación y representan el límite que puede soportar permanentemente el inserto de amortiguación.
La carga estática equivale a un empuje de 0.4 N/mm2, con el que el material amortiguador alcanza la capacidad de amortiguación dinámica óptima. Esto también tiene en cuenta una carga adicional de 0,6 N/mm2 en caso de generarse una carga diná
Pie de nivelación GN 342.1 no puede ser desmontado..
Absorción de vibraciones - Gráfico de comportamiento
Cuando se usan los elementos de nivelación GN 342.2 es preciso efectuar las siguientes diferenciaciones con relación a la absorción de las vibraciones:
Vibraciones activas:
Vibraciones transmitidas a los alrededores o a equipos relacionados desde por ejemplo, las maquinarias de trabajo.
Vibraciones pasivas:
Vibraciones transmitidas a equipos o piezas de vibraciones en los alrdedores o bases.
La eficiencia de la absorción de las vibraciones depende de la frecuencia de interferencia de la vibración que ha de ser absorbida así como de la frecuencia de resonancia del mismo elemento de amortiguamiento.
El efecto de absorción de la vibración se alcanza solamente cuando la frecuencia de interferencia es superior a √2 veces la frecuencia de resonancia en el elemento de amortiguamiento. Mientras mayor es la diferencia (∆) entre los dos, mejor es el efecto de amortiguamiento.
La frecuencia de resonancia en el elemento de amortiguamiento depende del tipo (composición) del material de sección transversal y de la carga estática.
Los gráficos muestran todos los datos requeridos sobre los materiales standards (SR 450-12) del elemento de vibración. Los materiales de amortiguamiento con otras propiedades de absorción se pueden suministrar bajo pedido.
Ejemplo
Peso supuesto por elemento de nivelación: 400 N
Compresión elemento de nivelación d1 = 32
400 N / 707 mm2 = 0.57 N/mm2
Pie de nivelación de compresión d1 = 40
400 N / 11340 mm2= 0.34 N/mm2
Por consiguiente, deben preferirse elementos de nivelación con d1 = 40, que ejercen una presión de 0.4 N/mm2.

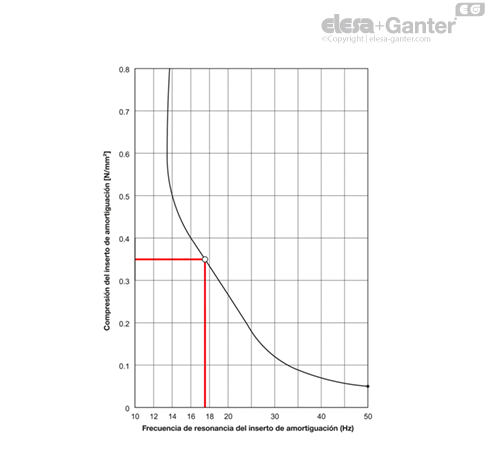

El gráfico superior muestra:
Frecuencia de resonancia con compresión 0.34 N/mm2: 17.5 Hz.

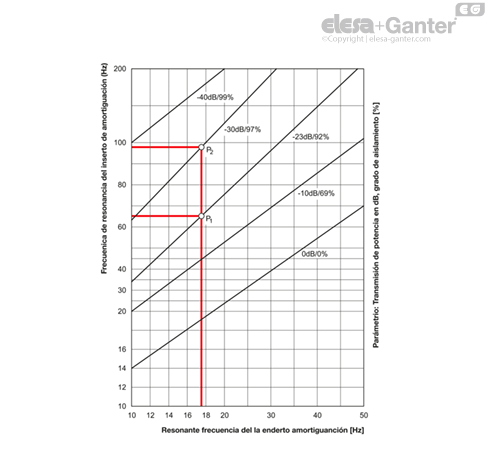

El gráfico inferior muestra:
Grado de aislamiento con una frecuencia de interferencia (P1) de 66 Hz: 92%
Grado de aislamiento con una frecuencia de interferencia (P2) de 98 Hz: 97%
Con aproximadamente 200 Hz de frecuencia de interferencia, el grado de aislamiento corresponde a un 100%.
