Especificación
Tipo (Base)
- Tipo B1: Granallado mate, caucho, incrustado negro
Versión (tornillo)
- Versión S: sin tuerca, hexágono externo en la parte inferior
- Versión SK: con tuerca, hexágono externo en la parte inferior
- Versión T: sin tuerca, llave plana en la parte inferior
- Version TK: con tuerca, llave plana en la parte inferior
- Versión U: Sin tuerca, alojamiento hexagonal en la parte superior y llave plana en la parte inferior
- Versión UK: Con tuerca, alojamiento hexagonal en la parte superior y llave plana en la parte inferior
- Versión V: sin tuerca, hexágono externo en la parte superior y llave plana en la parte inferior
- Versión VK: Con tuerca, hexágono externo en la parte superior y llave plana en la parte inferior

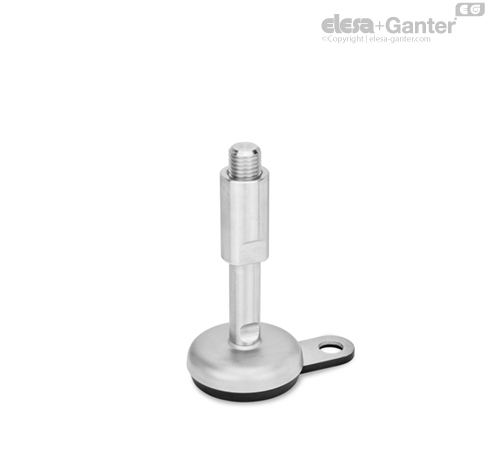

- Versión W: con casquillo ajustable, rosca recubierta, llave plana en la parte inferior
- Versión X: Hexágono externo con roscado interno
Placa base / brida
Acero inoxidable AISI 304
Vástago roscado
Acero inoxidable AISI 303
Tuerca hexagonal ISO 4032
Acero inoxidable AISI 304
Disco inferior de caucho, incrustado
Negro, NBR (Perbunan®)
80±5 Shore A
Información
Los elementos de nivelación GN 33 se suministran montados y no son desmontables.
Capacidad de carga de los pies de nivelación
Información
La capacidad de carga estática indicada en la tabla se basa en una serie de pruebas en las que se aplica una carga perpendicular a la placa base. Para los valores indicados en la tabla, retirar la tensión puede tener como resultado pequeñas deformaciones de la base.
Se debe tener en cuenta que los esfuerzos de flexión y pandeo que a menudo se producen en la práctica se traducen en una menor capacidad de carga del eje de ajuste.
Además, se asume que la resistencia del eje es ≥ 500 N/mm2.
La información ofrecida sobre resistencia son valores orientativos no vinculantes. Por lo general, no constituyen ninguna garantía de calidad.
El usuario debe determinar, según el caso, si un producto es adecuado para el fin o el uso previsto. Los factores ambientales pueden influir en los valores indicados.
| d1 | d2 | Carga estática en kN | - | - | - | - |
| - | - | Versiones de vástago roscado | - | - | - | - |
| - | - | S / SK | T / TK y U / UK | V / VK | W | X |
| - | - | Caucho negro | Caucho negro | Caucho negro | Caucho negro | Caucho negro |
| 50 | M 8 | 8 | - | - | - | 8 |
| 50 | M 10 | 14 | - | - | - | 13 |
| 50 | M 12 | 20 | - | - | - | 20 |
| 50 | M 16 | - | 28 | - | - | 28 |
| 60 | M 8 | 8 | - | - | - | 8 |
| 60 | M 10 | 14 | - | - | - | 13 |
| 60 | M 12 | 20 | - | - | - | 20 |
| 60 | M 16 | - | 28 | 27 | 27 | 28 |
| 80 | M 8 | 8 | - | - | - | 8 |
| 80 | M 10 | 14 | - | - | - | 13 |
| 80 | M 12 | 19 | - | - | - | 15 |
| 80 | M 16 | - | 19 | 24 | 24 | 19 |
| 80 | M 20 | - | 19 | 24 | 24 | 19 |
| 80 | M 24 | - | 19 | 24 | 24 | - |
| 100 | M 8 | 8 | - | - | - | 8 |
| 100 | M 10 | 14 | - | - | - | 13 |
| 100 | M 12 | 17 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 21 | 17 |
| 100 | M 20 | - | 17 | 21 | 21 | 17 |
| 100 | M 24 | - | 17 | 21 | 21 | - |
| 120 | M 20 | - | 25 | - | - | 25 |
| 120 | M 24 | - | 25 | - | - | - |
| 120 | M 30 | - | 25 | - | - | - |
Versiones de vástago roscado
| Versiones de vástago roscado |
 |  |  |
| S / SK: hexágono externo en la parte inferior a d2 M 8, M 10, M 12 | T / TK: llave plana en la parte inferior a d2 M 16, M 20, M 24, M 30 | U / UK: hexágono interior en la parte superior, cara para llave de apriete en la parte inferior at d2 M 16, M 20, M 24, M30 |
 |  |  |
| V / VK: Hexágono externo en la parte superior y llave plana en la parte inferior a d2 M 16, M 20, M 24 | W: rosca cubierta y llave plana en la parte inferior a d2 M 16, M 20, M 24 | X: Hexágono externo con roscado interno a d2 M 8, M 10, M 12, M 16, M 20 |
