Especificación
Tipos
- Tipo A: sin disco inferior de goma
- Tipo B: con disco inferior de goma
Acero
Revestido de plástico
RAL 9005, acabado texturado
Disco inferior de caucho, incrustado
negra, NBR
85±5 Shore A
Junta tórica, engastada
negra, NBR
≈ 70 Shore A
Información
Las bases de apoyo GN 37.1 se caracterizan por su construcción sólida y por su gran variedad. Se utilizan especialmente en sistemas y máquinas grandes y pesados. El agujero pasante permite unir las patas de la máquina de forma centrada en el suelo, lo que las convierte en piezas ideales para cargas de compresión y de tracción.
Las bases de apoyo son ideales para utilizarse con vástagos de ajuste o de compensación que tienen un radio de absorción “r” de forma esférica en el punto de contacto. Los espárragos roscados o tornillos DIN con chaflán o extremo puntiagudo utilizados como alternativa reducen la capacidad de carga por la falta de contacto en toda la superficie.

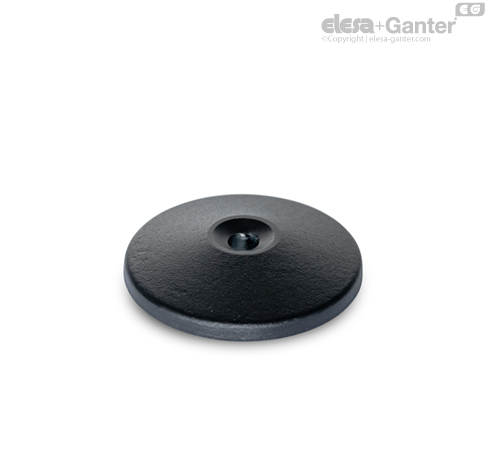

El tipo B con base de goma previene el deslizamiento lateral, protege las superficies delicadas y amortigua vibraciones y temblores. El tipo C con junta tórica proporciona un sellado sobre el suelo para prevenir la acumulación de suciedad debajo del pie.
