Especificación
- Modelo B: sin chavetero
- Modelo K: con chavetero DIN 6885-1 P9
- Modelo V: con cuadradillo DIN 79

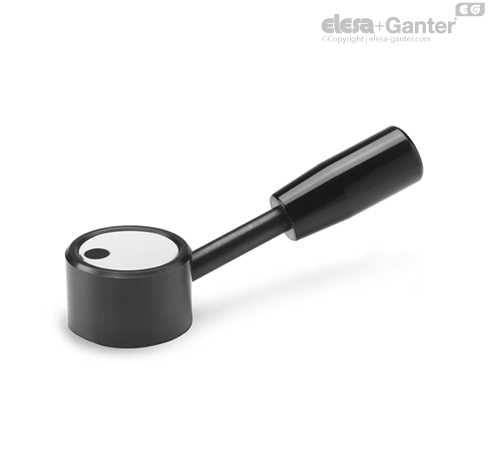

- Modelo M: Tapa con marca de indicación
- Modelo N: Tapa lisa
Plástico, poliamida (PA)
Gris claro
empuñadura cilíndrica I.280
Plástico, resina fenólica (PF)
Negro, acabado brillante
Información
La tapa de las palancas de maniobra GN 750 oculta elementos de fijación (ver ejemplos de instalación), así como ejes que sobresalen o que se retraen. También es adecuada para la impresión de caracteres y símbolos.
Durante la instalación, la tapa se presiona a mano. Para retirarla, se puede levantar con un destornillador para sacarla de la cavidad.
Ejemplos de montaje
Palancas de maniobra GN 750 con posicionador de muelle GN 614 , montado con un pasador cruzado. La disposición del posicionador de muelle facilita la instalación; si lo desea, el cono de retención puede perforarse in situ desde la palanca de maniobra antes de insertar el posicionador de muelle. El eje encastrado y el orificio del émbolo de muelle están ocultos por la tapa.
Palancas de maniobra GN 750 con chavetero / chaveta paralela, montado axialmente con una arandela avellanada GN 184 , con una ranura anular para fijar pasadores que limiten el ángulo de rotación.
