Especificación
Sensibilidad
- 6: minutos angulares, mueven la burbuja 2 mm
- 50: minutos angulares, mueven la burbuja 2 mm
Tipos
- Tipo AV: alineado, instalación desde el lado frontal (no ajustable)
- Tipo JV: ajustable, instalación desde el lado frontal
Aluminio
anodizado, color natural ALN
anodizado, negro ALS
Elemento del nivel de burbuja
Cuerpo de cristal
Relleno
transparente verde G
Compuesto de moldeado
con base mineral
Información
Niveles perpendiculares GN 2276 se utilizan para comprobar la posición horizontal de plantillas, máquinas, dispositivos, aparatos e instrumentos.
Los niveles de burbuja del tipo AV se alinean en relación con la superficie de referencia de tal manera que las burbujas se encuentran en medio de las líneas marcadas una vez que se alcanza la posición horizontal de la superficie de contacto.
Los niveles de burbuja del tipo JV se alinean por medio de orificios de fijación que están descentrados 120°.
Una bola de alineación en la parte inferior sirve de punto de pivotaje. Mediante un apriete cuidadoso, es posible obtener una alineación que sitúe las burbujas entre las líneas de marcado centrales.
Datos técnicos
Definición de los términos
Un nivel de burbuja es un cuerpo hueco llenado con un fluido y una burbuja de gas que se utiliza para comprobar la posición horizontal de un objeto. La posición de la burbuja de gas en el fluido muestra el ángulo y la dirección a la que está inclinado el objeto en relación con el nivel horizontal.
La función

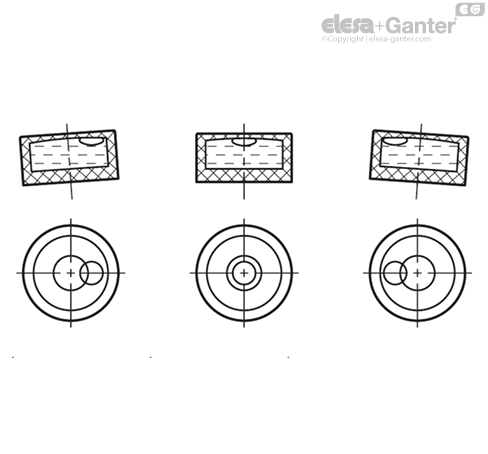

El cuerpo hueco que contiene el líquido y la burbuja de gas tiene un radio definido en su cara superior, que provoca que la burbuja de gas, debido a su flotabilidad, se ubique en el punto más alto.
La sección transparente superior normalmente tiene marcas o un círculo en el centro de la posición de nivel. Si la burbuja de gas se centra con precisión dentro de la marca y el nivel del aire está correctamente ajustado, el objeto que se está comprobando se encuentra en posición horizontal.
Tipos de niveles de burbuja
Los niveles de burbuja disponibles son los niveles de ojo de buey y los niveles para fijar con tornillos.
Los niveles de ojo de buey miden simultáneamente el ángulo de inclinación y la posición angular, por ejemplo, de un determinado nivel, mientras que los niveles para fijar con tornillos indican el ángulo de inclinación únicamente en una dimensión, a lo largo del eje del nivel.
Sensibilidad

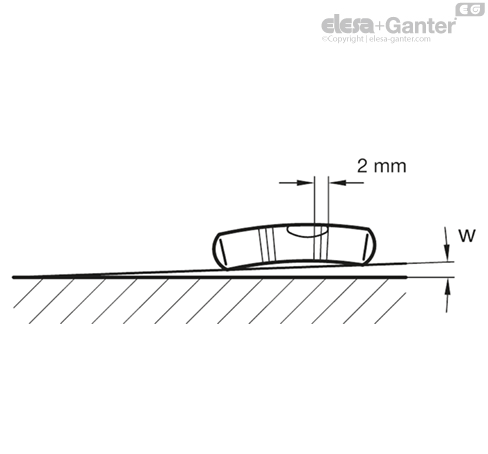

La sensibilidad de los niveles de burbuja se indica como ángulo de inclinación, p. ej. 30 minutos angulares o 0,5 grados. Este es el ángulo de inclinación al que debe inclinarse el nivel de burbuja para que la burbuja se mueva 2 mm. Por lo tanto un nivel de burbuja con una sensibilidad de 6 minutos tiene una sensibilidad mayor que un nivel con una sensibilidad de 30 minutos.
Ángulo de inclinación y diferencia de altura
A veces la sensibilidad viene expresada en milímetros por metro, p. ej. Como una diferencia de altitud por unidad de longitud. Ver también la tabla de referencias de al lado.
| Diferencia en altura | Ángulo w | - |
| en milímetros por metro | en minutos angulares | Grados, decimales |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
