Acero / acero inoxidable
Acero inoxidable
Acero / acero inoxidable
Acero inoxidable
Versión en acero
Tipos
Tipos
- Tipo A: Mando de control, pavonado, sin escala
- Tipo AS: Mando de control, cromado mate, con escala graduada de 0...50, 60
- Modelo B: con 1 palanca
- Modelo C: con 2 palancas
Pomo de regulación
Pomo de regulación
Acero
- Pavonado para tipo A / B / C
- Cromado mate para tipo AS
- Escala grabada con láser, negro
- Línea de referencia y anillo de colocación
- Chavetero
- Tolerancia ranura ancho P9
- Orificio K 10: DIN 6885-1
- Orificio K 12 ... K 16: DIN 6885-2
Empuñaduras cilíndricas fijas I.280 para tipo B/C
Empuñaduras cilíndricas fijas I.280 para tipo B/C
Plástico, resina fenólica (PF)
Negro, acabado brillante
Versión en acero inoxidable
Tipos
Tipos
- Tipo A: sin graduación
- Modelo AS: con graduación 0...50, 60
Acero inoxidable AISI 303 NI
- Escala para tipo AS
- Grabada con láser, negro
- Línea de referencia en el anillo de colocación
- Chavetero
- Tolerancia ranura ancho P9
- Orificio K 10: DIN 6885-1
- Orificio K 12 ... K 16: DIN 6885-2
Los mecanismos de posicionamiento GN 200 simplifican y sustituyen a otros mecanismos de indexado y seguridad más complicados, como palancas de enclavamiento, mecanismos de cierre, pasadores de posicionamiento y otros elementos de fijación.
Además de con las marcas estándar (Modelo AS), los pomos de regulación se pueden suministrar con cualquier graduación. En esos casos, se recomienda utilizar el modelo cromado mate ya que el contraste de colores es mejor. (Modelo en acero ST)
En relación al diseño, numeración, posición de los números y secuencia de la escala, por favor, vea el esquema para los anillos graduados en la hoja de pedido GRADUACIONES .
- Para graduaciones especiales ver GRADUACIONES )
Se pueden usar mecanismos de posicionamiento para ajustar ejes o husillos con un ángulo de rotación de 6° (o un múltiplo) y asegurarlos contra rotación fijándolos en un dentado.

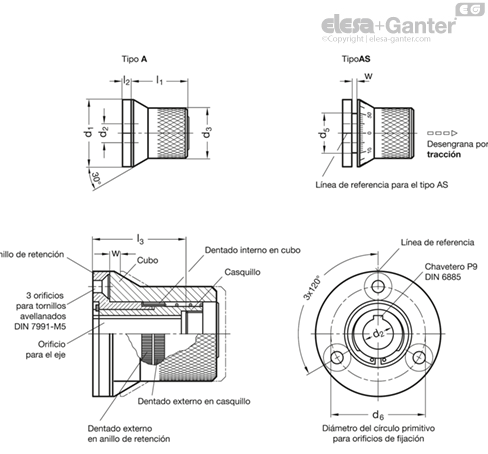

El mecanismo de posicionamiento es una unidad cerrada con todos los componentes de ajuste y sujeción alojados en el menor espacio posible. Consta de tres partes principales:
- El casquillo está conectado al eje con una chaveta o un chavetero paralelos o un pasador cruzado.
- El anillo de posicionamiento es fijo, está montado en el casquillo y conectado con la máquina mediante 3 tornillos de cabeza avellanada (por ejemplo, DIN 7991-M5).
- El núcleo moleteado conecta el anillo de posición fija y el eje que puede ajustarse.
Cuando está bloqueado, el dentado interno del núcleo moleteado (60 dientes) encaja simultáneamente con el dentado externo del anillo de posición fija y el casquillo conectado al eje. Para ajustar el eje, el núcleo moleteado se presiona contra la presión del muelle, lo que lo desengancha del anillo de posición. No obstante, el núcleo moleteado permanece conectado positivamente con el eje mediante el dentado externo del casquillo. Girando el núcleo moleteado, ahora puede ajustarse el eje.
60 dientes que ofrecen 2, 3, 4, 5, 6, 10, 12, 15, 20 y 30 divisiones precisas. Un simple sistema que permite posicionar el eje a un número limitado de posiciones solamente, p. ej. cada 120º. Para este propósito el anillo de posicionado está hecho con un pin que permite el acoplamiento solamente cuando el casquillo tiene el correspondiente agujero (ver ejemplos de montaje). El agujero se puede fabricar sobredimensionado ya que el pin solamente es para un posicionado aproximado. El posicionado preciso se mantiene por el dentado.
Para ajustar con un eje roscado, se recomienda asignar el paso de rosca de 1,5 mm a la escala normalizada con marcas de gradación de 60 (tipo AS): 1 graduación = 0,025 mm.
El dentado asegura un posicionamiento más preciso y sin desgaste que las espigas individuales.
Si debe aplicarse un par muy elevado durante el ajuste, desbloquear y bloquear es más difícil, debido al bajo juego por la fricción en los flancos del diente. En este caso, se recomienda usar las palancas de posicionamiento GN 215.
