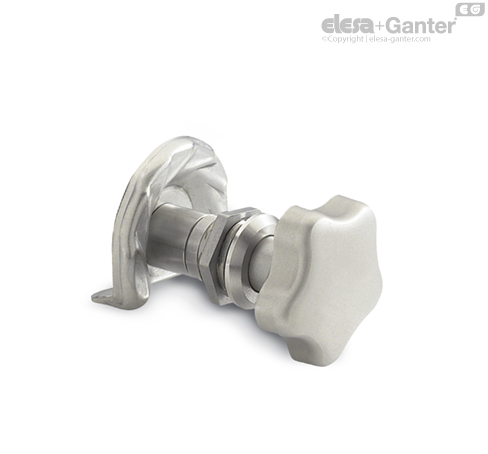

GN 119-NI Elementos de cierre Acero inoxidable

Los cierres GN 119 presentan una escala de retracción de 10 mm. El cierre se obtiene girándolo en sentido horario.

El perno de montaje de la versión en acero inoxidable se fija con una junta tórica de sellado.

• Instrucciones de funcionamiento GN 119

• Llaves GN 119.2

• Tapas de protección GN 120

• Empuñaduras de accionamiento GN 120.1

• Listado de tipos de cierres

• Clases de protección IP

• Características del acero inoxidable

• Características plásticas





Al girar la cerradura en el sentido de las agujas del reloj, la leva de cierre escalonada se desplaza hacia arriba detrás del marco de la puerta y tira de esta.

El amplio rango de tracción de la leva (10 mm) permite utilizar estas cerraduras en puertas con cintas de sellado. Al seleccionar el rango de fijación "A", debe tenerse en cuenta el grosor del sellado de la puerta.

Para instalar la cerradura, es necesario realizar un agujero en la puerta, tal y como se muestra en el dibujo, cuyo centro debe estar situado a 23 mm del marco de la puerta.

El alojamiento de la cerradura con el eje de accionamiento se monta en el agujero desde la parte delantera y se fija con una tuerca hexagonal. La pieza distanciadora y la leva de cierre se montan después en la parte posterior y se fijan con la tuerca hexagonal.

El diámetro del agujero para la instalación en la hoja de la puerta suele realizarse mediante una máquina punzonadora o láser cuando se trata de producción en serie.

Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los troqueles de chapa GN 123 son la herramienta adecuada.

El diámetro del agujero de montaje también se puede marcar mediane taladrado/mecanizado como se muestra en los gráficos.
