Especificación
Tipos
- Tipo DK: Accionamiento con eje triangular (DK7)
- Tipo VK7: Accionamiento con eje cuadrado A/F7
- Tipo VK8: Accionamiento con eje cuadrado A/F8
- Tipo SCH: Accionamiento con ranura
- Tipo VDE: Accionamiento con dos puntas
Cuerpo de la cerradura
Zamac
- Anillo de tope, revestido de plástico
Negro, RAL 9005, acabado texturizado SW
Otros componentes
acero, galvanizado, azul pasivado
Información
Los elementos de cierre GN 115-WSK-ZD cierran mediante el giro limitado a 90º, el cual mueve la leva a la posición cerrada detrás del marco de la puerta. Los biseles de la leva facilitan el cierre de la puerta.
Hay disponibles brazos de pestillo con diversos ángulos de curvatura que permiten cubrir distancias de cierre A de entre 4 y 50 mm.
Los elementos de cierre GN 115-WSK-ZD se suministran con la leva suelta.
Instrucciones de construcción y montaje

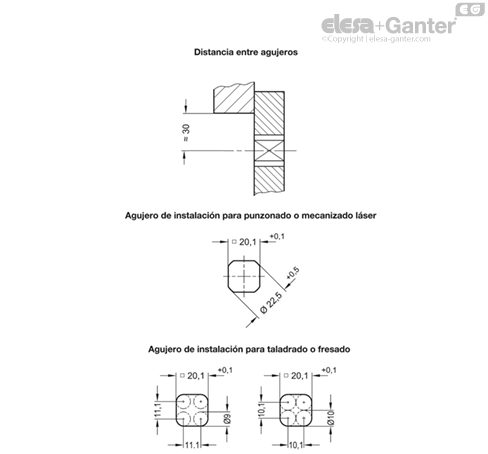

Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto.
Una vez montado, el elemento de cierre se hace pasar a través del agujero de la puerta. Entonces la contratuerca se puede empujar sobre el elemento de cierre desde la parte posterior y atornillarla en su sitio.
El agujero necesario para la instalación en la hoja de la puerta suele realizarse mediante una máquina punzonadora o láser cuando se trata de producción en serie.
También se puede crear el diámetro del agujero taladrando o fresando como se muestra en los dibujos.
Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los troqueles de chapa GN 123 son la herramienta adecuada.
