GN 119.3-DK Cierres para puertas con asa en U Con accionamiento de eje triangular

Los cierres para puertas con asa en U GN 119.3 se utilizan cuando la aplicación requiere tanto un mecanismo de bloqueo como un asa. Cierran mediante un giro en sentido de las agujas del reloj (a derecha) que mueve la leva a la posición de bloqueo detrás del marco de la puerta. Los cierres tienen una carrera de tracción de 10 mm, de modo que pueden usarse también combinados, por ejemplo, con juntas.

Los distintos pernos de mando y piezas distanciadoras permiten un rango de apriete A1...A9 de 17 a 65 mm.

El asa en U de la puerta con leva de cierre integrada ofrece un diseño muy atractivo y es una solución económica.

Al girar el cierre en el sentido de las agujas del reloj (a derecha), la leva de cierre escalonada se desplaza hacia arriba detrás del marco de la puerta y tira de esta.

El amplio rango de tracción de la leva (10 mm) permite utilizar estos cierres en puertas con juntas de sellado. Cuando se elige el rango de apriete A, debe tener en cuenta el grosor de la junta de la puerta.

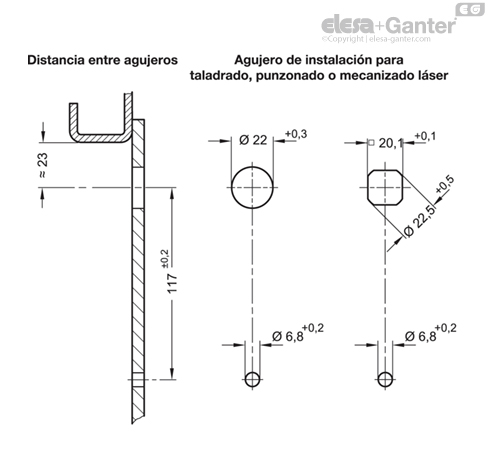

Para la instalación, deben hacerse dos orificios en la puerta conforme a uno de los dos dibujos. El alojamiento del cierre con el perno de mando premontado se instala en el orificio desde delante y se fija en su posición con la tuerca de montaje por la parte posterior. La pieza distanciadora y la leva de cierre se presionan después una tras otra en el perno de mando desde la parte posterior y se sujetan con el tornillo de cabeza hexagonal. Los orificios necesarios para la instalación en la hoja de la puerta suelen realizarse mediante taladrado, punzonado o mecanizado láser en la producción en serie.
