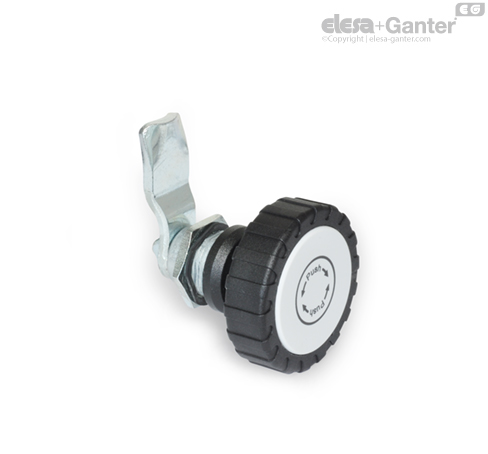

GN 115.9 Cierres con función de seguridad Accionamiento con accesorios, no bloqueable.

Los cierres GN 115.9 tienen una función de seguridad pulsar y girar . En las dos posiciones extremas el eje queda bloueado por la cerradura. El dispositivo solamente puede girare 90º cuando el accionamiento es presionado y queda liberado el eje de seguridad de su posición de bloqueo. Esta función evita que la cerradura se mueva por sí sola o como consecuencia de vibraciones.

Los cantos biselados de la cerradura permiten cerrar la puerta más fácilmente. Las cerraduras con distintas levas cubren una distancia de cierre A de 4 a 32 mm.

Los-cierres GN 115.9 se suministran con la cerradura en posición abierta.

• Listado de tipos de cerraduras

• Características plásticas

• Llaves GN 119.2

• Tapas de protección GN 120

• Empuñaduras de accionamiento GN 120.1

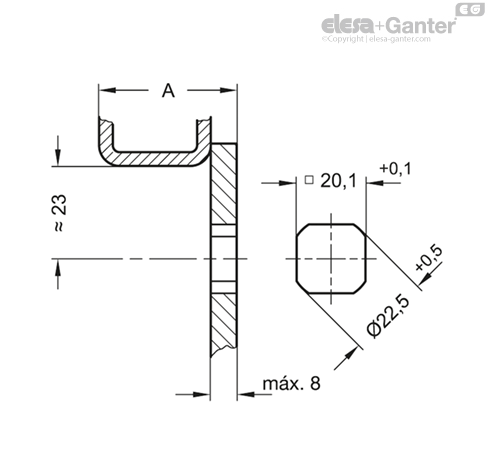

Para la instalación, establezca un diámetro de agujero en la puerta como se muestra en el dibujo de la esquina opuesta.

Una vez montada, la cerradura se hace pasar a través del agujero de la puerta. Entonces la contratuerca se puede empujar sobre la cerradura desde la parte posterior y atornillarla en su sitio.

El diámetro del agujero para la instalación en la hoja de la puerta suele realizarse mediante una máquina punzonadora o láser cuando se trata de producción en serie.

Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los troqueles de chapa GN 123 son la herramienta adecuada.

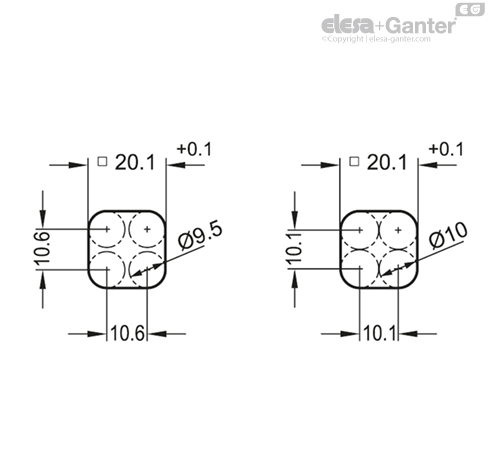

El diámetro del agujero de montaje también se puede marcar mediane taladrado/mecanizado como se muestra en los gráficos.
