Especificación
Versión con bloqueo:
Tipos
- Tipo SC: Funcionamiento con llave (misma cerradura)
- Tipo SU: Funcionamiento con llave (diferentes cerraduras)
N.º de identificación

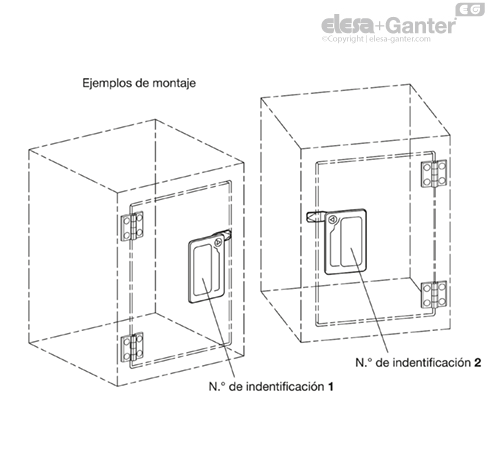

Nº 1: Accionamiento en posición de montaje estándar, en la parte superior izquierda.
Nº 2: Accionamiento en posición de montaje estándar, en la parte superior derecha
Marco frontal, zamac, revestido de plástico
RAL 9005, acabado texturizado SW
Plateado, RAL 9006, acabado texturizado mate SR
Cubeta, de plástico
Llave
de alpaca con empuñadura de plástico
otras piezas
Acero cincado, pasivado azul
Versión sin bloqueo:
Tipos
- Tipo DK: Accionamiento con eje triangular (DK7)
- Tipo VK7: Accionamiento con eje cuadrado A/F7
- Tipo VK8: Accionamiento con llave cuadrada A/F8
- Tipo SCH: Accionamiento con ranura
- Tipo VDE: Accionamiento con dos puntas
N.º de identificación
- Nº 1: Accionamiento en posición de montaje estándar, en la parte superior izquierda.
- Nº 2: Accionamiento en posición de montaje estándar, en la parte superior derecha
Marco frontal, zamac, revestido de plástico
RAL 9005, acabado texturizado SW
Plateado, RAL 9006, acabado texturizado mate SR
Cubeta, de plástico
Componentes de accionamiento
Zamac
- recubierto de plástico, negro (para SW)
otras piezas
Acero cincado, pasivado azul
Información
Los cierres con cubeta de sujeción GN 115.10 se utilizan en aplicaciones que requieren un hueco moldeado además del mecanismo de cierre, p. ej. si los elementos de accionamiento no pueden sobresalir por motivos de espacio.
Un movimiento giratorio limitado a 90º mueve el cierre por detrás del marco, mientras que los biseles situados en el cerrojo facilitan el cierre de la puerta.
Cerraduras con diferentes levas cubren un rango A de 4 a 50 mm.
Hay disponibles más de 200 variantes de modelos con diferentes cerraduras, cuyas llaves van señaladas con números.
En el suministro se incluye por separado la leva y dos llaves extraíbles en las dos posiciones finales.
Instrucciones de construcción y montaje

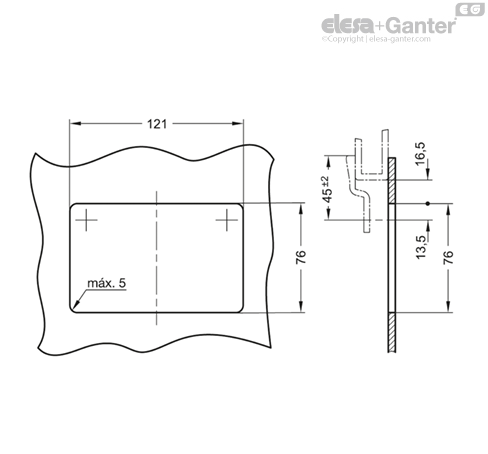

Antes de instalarla, se debe de hacer una muesca en la puerta como se muestra en el dibujo inferior.
Dependiendo de la posición de la cerradura, los 16,5 mm de espacio entre el marco y la muesca se deben de asegurar lateralmente, y / o en la parte superior o en la inferior asegurarse de que la cerradura está posicionada junto al marco.

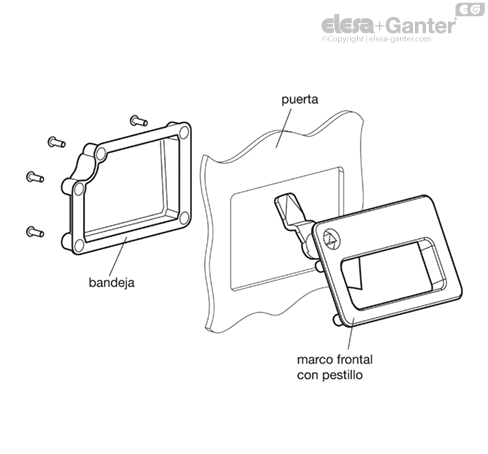

Para el montaje, encajar el marco frontal junto con la cerradura pre-montada desde el frente a través de la muesca de la puerta inclinándola.
Colocar la cubeta de plástico desde la parte posterior dentro del orificio del marco frontal.
Los tornillos de M4x12 incluidos se atornillan dentro desde la parte posterior, apretados para fijar y colocar todo el conjunto en su kugar. La profundidad mínima de roscado de los tornillos se garantiza con un grosor máximo de puerta de 7 mm.
