Especificación
N.º de identificación
No. 2: con tornillo de apriete DIN 912 de acero inoxidable
Aluminio
Revestido de plástico
negro, RAL 9005, acabado texturado SW
Cojinetes de deslizamiento
Plástico (PTFE)
Tornillos de cabeza hueca hexagonal DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante junta de poliamida
Información

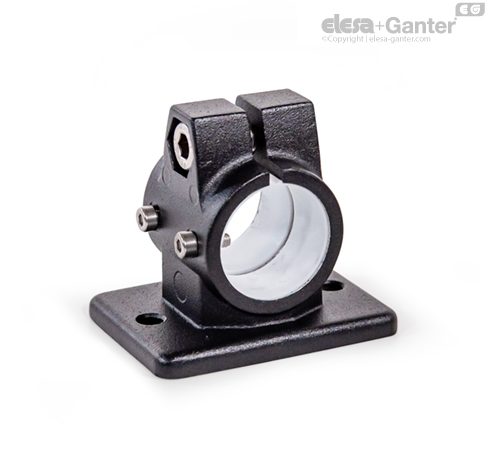

Las abrazaderas para actuadores lineales con bridas GN 146.13 se basan en abrazaderas para conectores con bridas. Los orificios de montaje provistos adicionalmente se usan para conectar la tuerca deslizante de un actuador lineal. Los orificios con la designación G están equipados con cojinetes de deslizamiento.
El juego de los orificios guía d1 se puede ajustar con la ubicación del tornillo z, o es posible sujetar los conectores de actuadores lineales después del ajuste.
Para una sujeción rápida sin herramientas, es posible reemplazar el tornillo de cabeza hueca hexagonal con las empuñaduras ajustables GN 911 que se muestran en la tabla como accesorios.
