Especificación
N.º de identificación
No. 2: con tornillo de apriete DIN 912 de acero inoxidable
Aluminio
Revestido de plástico
negro, RAL 9005, acabado texturado SW
Cojinetes de deslizamiento
Plástico (PTFE)
Tornillos de cabeza hueca hexagonal DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante junta de poliamida
Información

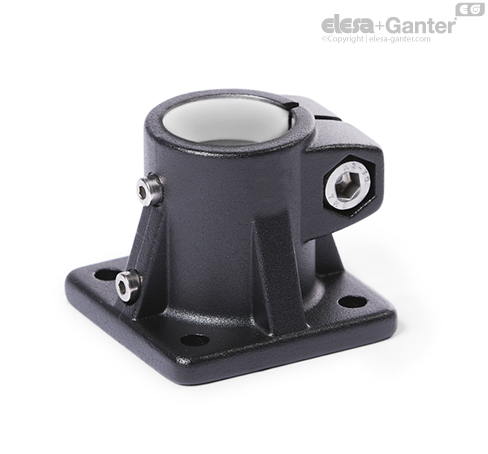

Los conectores para actuadores lineales de placa base GN 163.1 se basan en abrazaderas para conectores de placa base. Los orificios de montaje provistos adicionalmente se usan para conectar la llave de impulsión de un actuador lineal. Los orificios con la designación G están equipados con cojinetes de deslizamiento.
El juego de los orificios guía d1 se puede ajustar con la ubicación del tornillo z, o es posible sujetar los conectores de actuadores lineales después del ajuste.
