Especificación
N.º de identificación
No. 2: con 4 tornillos de apriete DIN 912 de acero inoxidable
Aluminio
Revestido de plástico
Negro, RAL 9005, acabado texturizado SW
Tornillos de cabeza allen DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante anillo de poliamida
Información

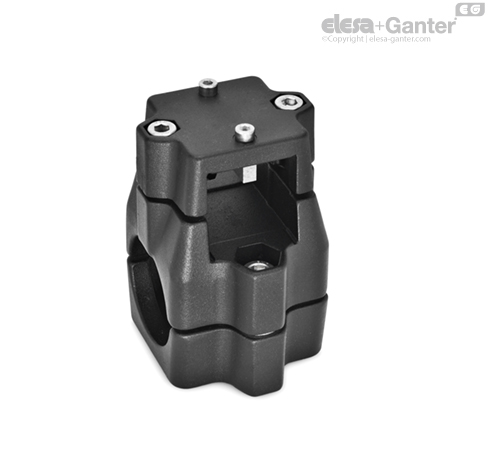

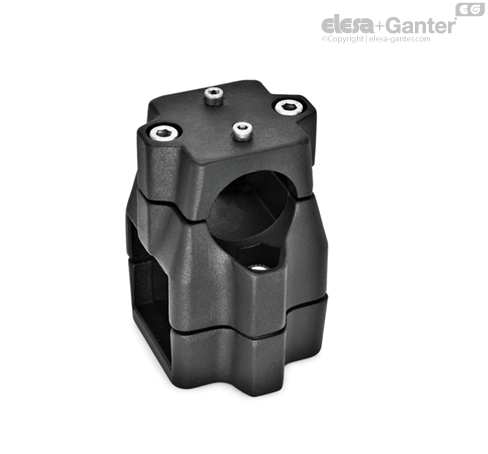

Las abrazaderas para unidades lineales de dos ejes GN 135.1 se basan en conectores de dos ejes. Los agujeros de montaje provistos adicionalmente se usan para conectar la tuerca deslizante de un actuador lineal.
Los orificios de montaje d3 para la tuerca deslizante siempre están ubicados en el orificio d1 o el cuadrado s1 en el sistema de un eje. Los casquillos de centrado en el orificio pasante eliminan la holgura axial. El ancho del orificio cuadrado s1 está alineado dimensionalmente con el juego de las unidades lineales cuadradas.
Para una sujeción rápida sin herramientas, se pueden sustituir los tornillos de cabeza allen por las empuñaduras graduables GN 911 que se muestran en la tabla como accesorios.
