Especificación
Tipos
N.º de identificación
- No. 4: con 2 tuercas tapón de acero inoxidable DIN 917
Acero inoxidable AISI CF-8
granallado mate
Cojinetes de deslizamiento
Plástico (PTFE)
Tornillo de unión a la tuerca deslizante DIN 603
acero inoxidable
Tuercas tapón DIN 917 / Arandelas
acero inoxidable
Plástico (poliacetal POM)
Silicona, 40 ... 60 Shore A
Información

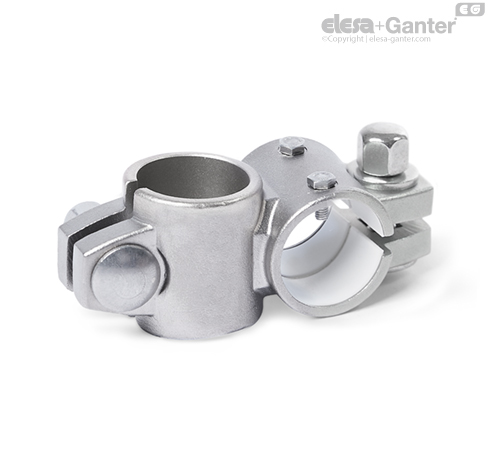

Los conectores de actuadores lineales de dos ejes GN 132.15 se basan en conectores de dos ejes. Los orificios de montaje provistos adicionalmente se usan para conectar la tuerca deslizante de un actuador lineal. Los orificios con la designación G están equipados con cojinetes de deslizamiento.
El juego del orificio guía d1 se puede ajustar mediante el tornillo z, o bien fijarlos tras este ajuste. El tipo B está equipado con juntas en el alojamiento del tornillo.
Para una sujeción rápida sin herramientas, es posible reemplazar las tuercas tapón con las empuñaduras ajustables GN 911.3 que se muestran en la tabla como accesorios.
