Especificación
N.º de identificación
- N.º 2: con 2 tornillos de cabeza allen DIN 912 de acero inoxidable
Aluminio
Revestido de plástico
Negro, RAL 9005, acabado texturizado SW
Acero inoxidable AISI CF-8 NI
Granallado mate
único con cojinete de deslizamiento
Cojinetes de deslizamiento
Plástico (PTFE)
Tornillos de cabeza allen DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante anillo de poliamida
Información

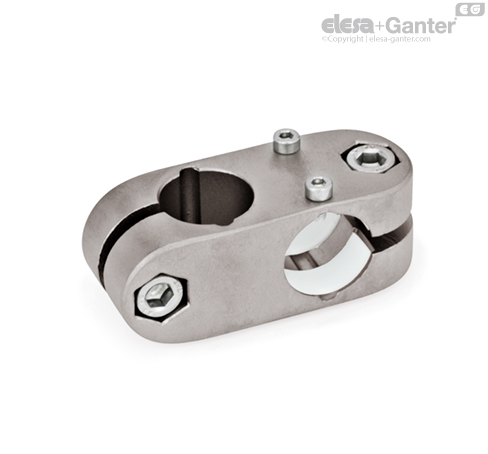

Las abrazaderas de actuadores lineales de dos ejes GN 131.1 se basan en conectores de dos ejes. Los agujeros de montaje provistos adicionalmente se usan para conectar la tuerca deslizante de un actuador lineal. Los orificios con la designación „G“ están equipados con cojinetes de deslizamiento.
El juego de los orificios guía d1/d2 se puede ajustar con la ubicación del tornillo z, o es posible sujetar los conectores de actuadores lineales después del ajuste.
Para una sujeción sin herramientas, se pueden sustituir los tornillos de cabeza allen por las empuñaduras graduables GN 911 /GN 911.3 que se muestran en la tabla como accesorios.
