Especificación
Tipos
- Tipo OZ: sin resalte de centrado (liso)
- Tipo MZ: con ranura de centrado

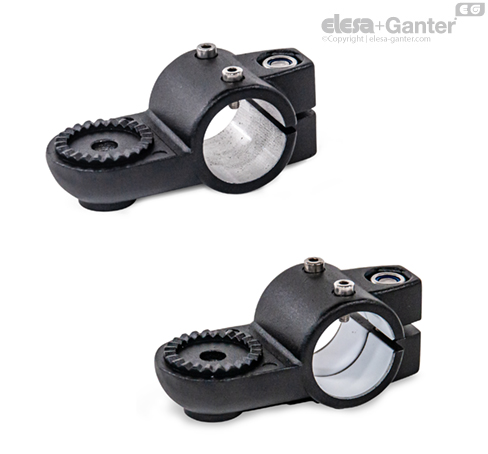

- Tipo AV: con dentado macho
- Tipo IV: con dentado hembra
N.º de identificación
No. 2: con tornillo de apriete DIN 912 de acero inoxidable
Aluminio
Revestido de plástico
Negro, RAL 9005, acabado texturizado SW
Cojinetes de deslizamiento
Plástico (PTFE)
Tornillos de cabeza allen DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante anillo de poliamida
Información
Las abrazaderas articuladas para actuadores lineales GN 278.1 se basan en abrazaderas articuladas para actuadores. Los orificios de montaje provistos adicionalmente se usan para conectar la tuerca deslizante de un actuador lineal. Los orificios con la designación G están equipados con cojinetes de deslizamiento.
El juego de los orificios guía d1 se puede ajustar con las ubicaciones de los tornillos z, o es posible sujetar los conectores de actuadores lineales después del ajuste.
Para una sujeción rápida sin herramientas, es posible reemplazar el tornillo de cabeza hueca hexagonal con las empuñaduras ajustables GN 911 que se muestran en la tabla como accesorios.
