Especificación

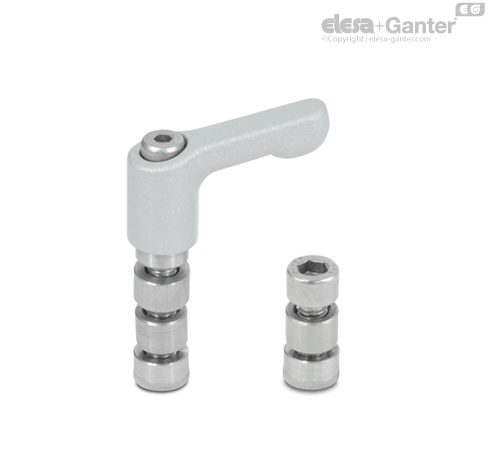

Tipos
- Tipo S: con tornillos de cabeza cilíndrica DIN 912
- Tipo K: con manilas ajustables
Empuñadura
Zamac
Revestido de plástico
color plateado, RAL 9006, acabado texturado
Inserto roscado, casquillo distanciador,
casquillo de centraje, casquillo roscado
Acero inoxidable AISI 303
Tornillo de cabeza cilíndrica DIN 912
Acero inoxidable AISI 304
Información
Con kits de fijación GN 511.1, las abrazaderas articuladas GN 482 pueden combinarse con abrazaderas articuladas en T GN 483 y abrazaderas de fijación GN 484 con las mismas dimensiones k para obtener abrazaderas articuladas.
El casquillo de centrado posiciona los conectores de abrazaderas articuladas entre sí. Durante el montaje, el casquillo roscado moleteado se inserta mediante el tornillo de fijación y presionando uno de los dos conectores de a abrazaderas articuladas, lo cual sirve para fijar la articulación.
Los kits de sujeción para cada conector de abrazaderas articuladas aparecen listados en las tablas de dimensiones del conector de abrazaderas articuladas correspondiente.
