Especificación
Tipos
- Tipo C: con base horizontal

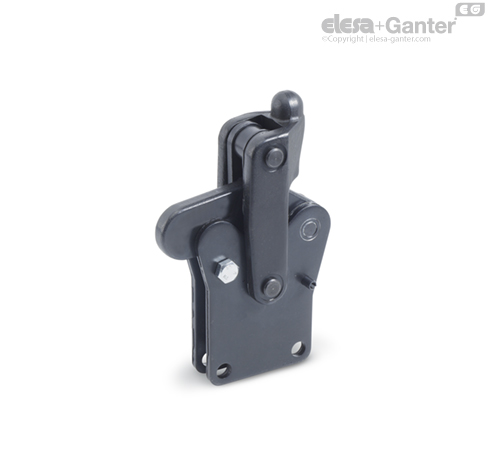

- Tipo G: con base vertical
Brazo de palanca de acero
Piezas de chapa metálica de acero cementado
Pavonado
Pasadores y remaches de acero
endurecido y rectificado
Todas las partes en movimiento
lubricadas con grasa especial
Información
Los módulos de palanca de rótula GN 810.12 tienen las mismas propiedades y atributos que las bridas „Longlife“ GN 810.10/ GN 810.11 bridas. Los brazos de fijación son de forja; el resto de piezas de chapa de acero se han reforzado, y los pasadores y los remaches están templados y pulidos.
Estos módulos de articulación son, por lo tanto, adecuados para aplicaciones en las que hay plicadas fuerzas grandes y se necesita una larga vida de trabajo.
Pruebas exhaustivas han demostrado que está garantizado un funcionamiento sin problemas (bajo carga) incluso después de 1 millón de ciclos de sujeción.
Estos módulos de palancas de rótula permiten ajustar el tamaño y la posición de la palanca y el brazo de fijación para adaptarse a las aplicaciones específicas.

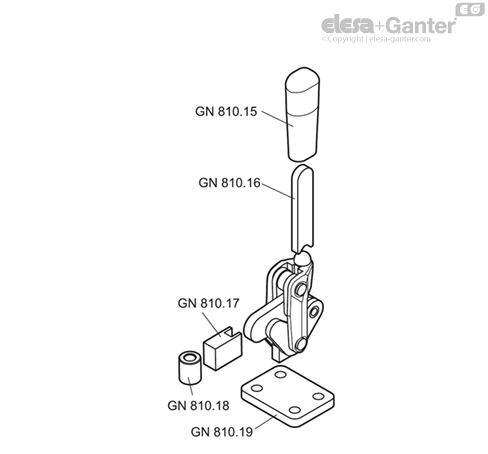

Accesorios para módulos de palanca de rótula
para soldar, para GN 810.12 y GN 810.13

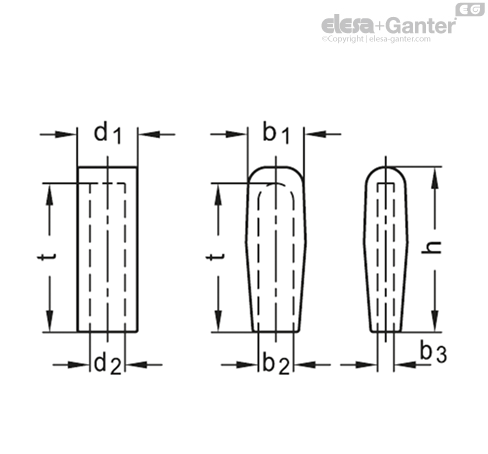

| Asas |
| Tamaño del módulo | b1 | b2 | b3 | d1 | d2 | h | t | Código n.º |
| 220 | 22 | 13 | 5 | - | - | 60 | 55 | GN 810.15-220 |
| 440 | 31 | 20 | 8 | - | - | 86 | 77 | GN 810.15-440 |
| 850 | - | - | - | 30 | 22 | 119 | 112 | GN 810.15-850 |
| 1540 | - | - | - | 34 | 25 | 119 | 112 | GN 810.15-1540 |

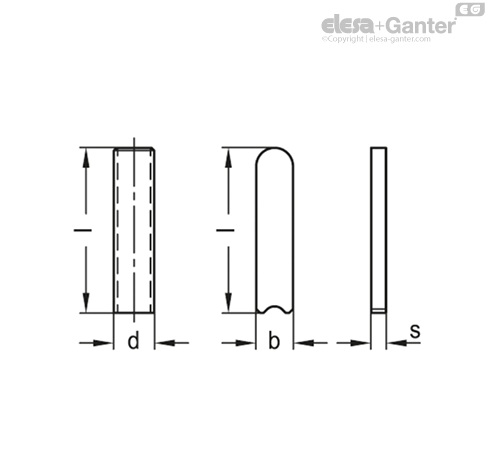

| Brazos de palanca |
| Tamaño del módulo | b | d | longitud l | s | Código n.º |
| 220 | 13 | - | 60 | 5 | GN 810.16-220 |
| 440 | 20 | - | 90 | 8 | GN 810.16-440 |
| 850 | - | 22 | 122 | - | GN 810.16-850 |
| 1540 | - | 25 | 138 | - | GN 810.16-1540 |
| Alargadores de brazos de fijación |
| Tamaño del módulo | b1 | b2 | h | longitud l | Código n.º |
| 220 | 10 | 6 | 16 | 15.5 | GN 810.17-220 |
| 440 | 15 | 10 | 24 | 16 | GN 810.17-440 |
| 850 | 20 | 12 | 30 | 22.1 | GN 810.17-850 |
| 1540 | 25 | 16.2 | 35 | 23.5 | GN 810.17-1540 |

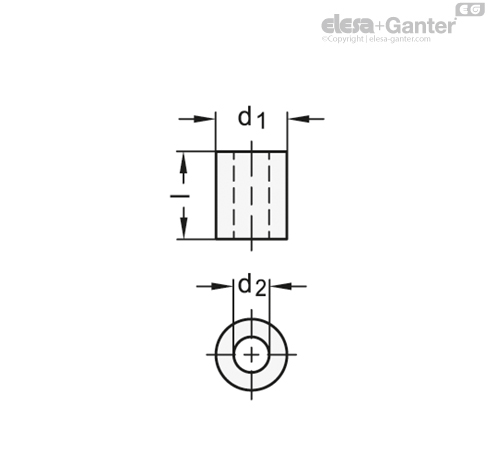

| Cojinetes |
| Tamaño del módulo | d1 | d2 | longitud l | Código n.º |
| 220 | 13 | 6.5 | 16 | GN 810.18-220 |
| 440 | 20 | 10.5 | 24 | GN 810.18-440 |
| 850 | 24 | 12.5 | 30 | GN 810.18-850 |
| 1540 | 32 | 16.5 | 35 | GN 810.18-1540 |
| Placas base |
| Tamaño del módulo | d | l1 | l2 | m1 | m2 | s | Código n.º |
| 220 | 6.5 | 48 | 36 | 32 | 20 | 6 | GN 810.19-220 |
| 440 | 8.5 | 65 | 54 | 45 | 30 | 8 | GN 810.19-440 |
| 850 | 10.5 | 75 | 75 | 55 | 55 | 10 | GN 810.19-850 |
| 1540 | 12.5 | 100 | 90 | 65 | 65 | 10 | GN 810.19-1540 |
