Especificación
Tipos
- Tipo T: con eje de tracción, con retén
- Tipo TF: sin eje de tracción, sin retén
- Tipo TG: con eje de tracción, con retén, con perno de cierre con cabeza ovalada
- Tipo TT: con eje de tracción, con retén, con perno de cierre con cabeza en forma de T
- Tipo TU: con eje de tracción, con retén, con perno de cierre con cabeza en forma de J
Acero cementado C10
Acero inoxidable
Cincado, azul pasivado
Gancho de tracción
Acero St 37
Cincado, azul pasivado
Acero inox. NI
AISI 304
Todas las partes en movimiento
lubricado con grasa especial
Empuñadura
Alta calidad, plástico rojo resistente a aceites
Información

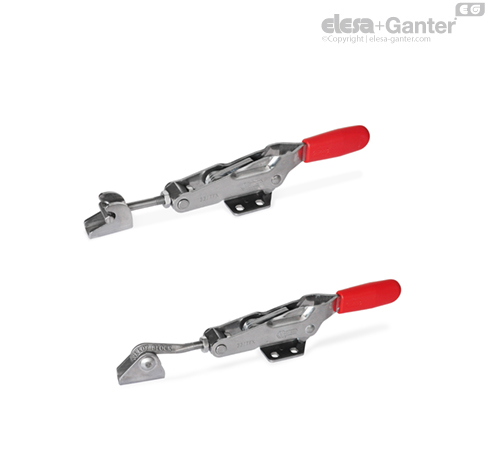

Las bridas de sujeción GN 850.1 son especialmente adecuadas para cerrar y fijar rápidamente tapas, solapas y moldes.
Durante la fijación, el movimiento oscilante de la palanca de fijación se transforma en un movimiento axial del eje de tensión / gancho de tensión y garantiza una retención adaptable.
Las abrazaderas de palanca de tipo T están equipadas con un eje de tensión acoplado firmemente al brazo de fijación. El tipo TF puede utilizarse para aplicaciones específicas mediante la incorporación de pernos de cierre individuales. Los pernos de cierre para las abrazaderas de palanca de tipo pestillo de los tipos TG, TT y TU pueden ajustarse a lo largo de la dimensión de ajuste w2.
