GN 8330
GN 8330
Cierres de palanca
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Cincado, azul pasivado
AISI 304

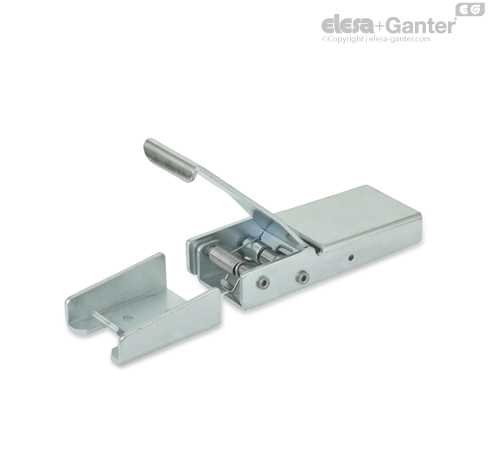

Las bridas de sujeción de gancho GN 8330 ofrecen unas excelentes características y un diseño y funcionalidad superiores. El mecanismo de resorte integrado sujeta la palanca de bloqueo y el gancho de fijación en posición abierta y permite un manejo sin esfuerzo.
Cuando se supera el punto muerto, la elasticidad de las piezas de metal hace que la brida se cierre. En la posición de fijación, el espacio de perforación requerido es m2.
Con la carrera w del gancho de fijación, se pueden montar todos los elementos que se desea conectar durante la fijación.
El mecanismo de bloqueo se puede fijar a través del agujero de perforación mediante tapones de muelle. También se puede añadir sellos de plomo a través de d2.
La fuerza de retención mostrada en la tabla es un valor de referencia para la posible carga estática de esfuerzo de tensión que actúa en la brida. Dependiendo de las condiciones de uso (p. ej. cuando se expone a vibraciones o impactos), la fuerza de retención puede verse afectada.
Debe usarse tornillos de cabeza plana a fin de garantizar un correcto funcionamiento. La plantilla de perforación también permite el montaje mediante remaches ciegos.

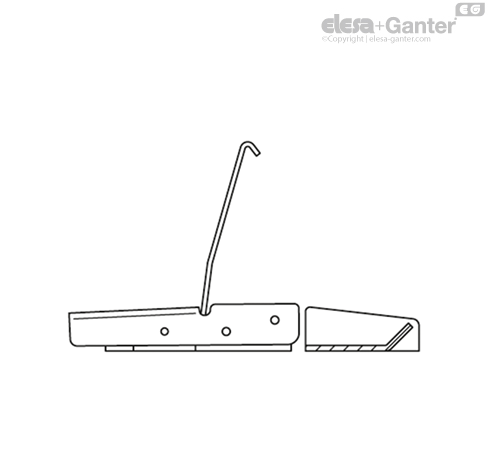

Si no se manipula (p. ej. no en posición de apriete), tanto la palanca de cierre como el gancho se mantienen en la posición mostrada, permaneciendo en su lugar mediante dos muelles de torsión.
Levantando la palanca se girará el gancho hasta el nivel del retén.

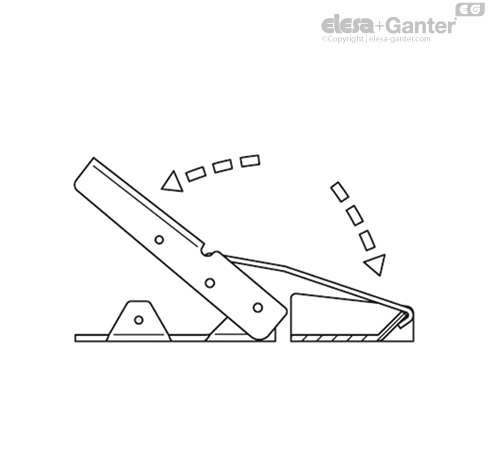

Para el efecto de cierre, el gancho de apriete se presiona dentro del retén y la palanca de cierre se gira al mismo tiempo en la posición de comienzo (retención).

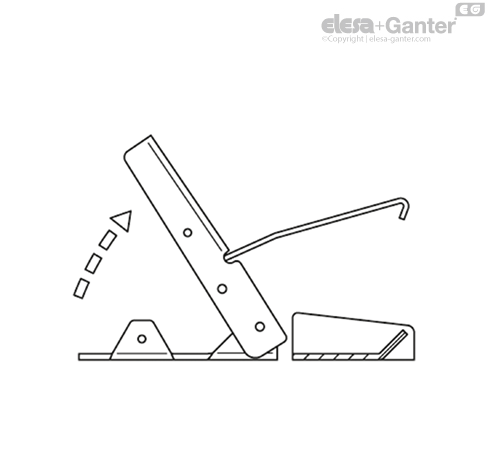

Para soltar, solamente hay que levantar la palanca de cierre.
