Especificación
Tipos
- Tipo T5: sin barra de acoplamiento, sin soporte de palanca
- Tipo TG: con barra de acoplamiento, con soporte de palanca, barra de acoplamiento gancho de tracción
- Tipo TT: con barra de acoplamiento, con soporte de palanca, barra de acoplamiento con pieza en T
- Tipo TU: con barra de acoplamiento, con soporte de palanca, barra de acoplamiento con gancho
Versión en acero
Piezas de lámina metálica
Acero endurecido superficialmente C10
Pavonado
Barra de acoplamiento
Acero St 32
Pavonado
Todas las partes en movimiento
lubricado con grasa especial
Empuñadura de plástico moldeado sólido
rojo, resistente a aceites
Versión en Acero inoxidable NI
Piezas de lámina metálica
Acero inoxidable AISI 304
Barra de acoplamiento
Acero inoxidable AISI 304
Todas las partes en movimiento
lubricado con grasa especial
Empuñadura de plástico moldeado sólido
rojo, resistente a aceites
Información

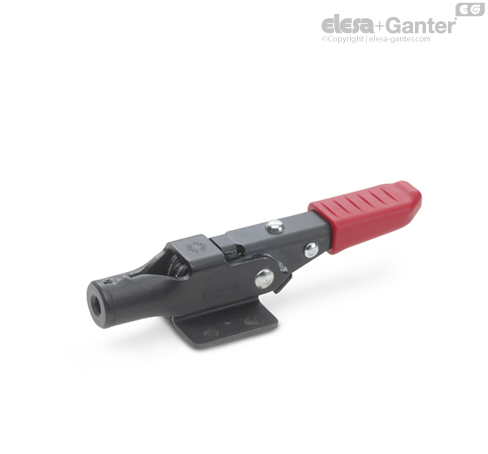

Las bridas de cierre GN 853 disponen de un mecanismo de bloqueo que evita la apertura de la brida producida de forma involuntaria o provocada por las vibraciones.
Otra ventaja es la opción de utilizar la brida con una sola mano.
Descripción del funcionamiento (para accionamiento con una mano)

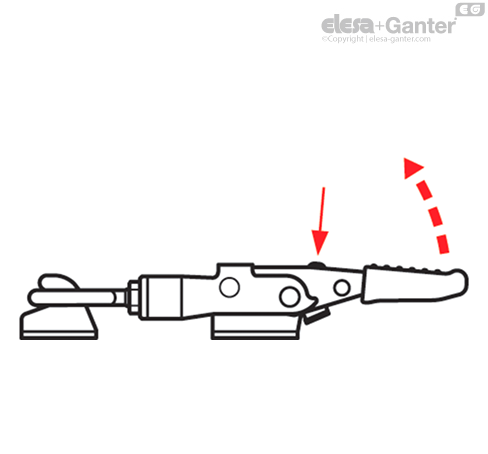

Presione el botón de liberación para aflojarlo.

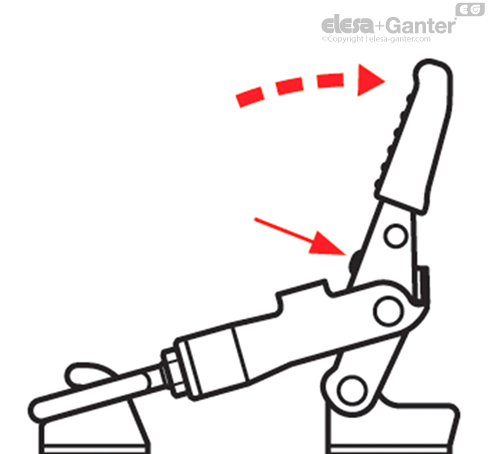

Levante la palanca hasta que el tirante se libere del gancho.

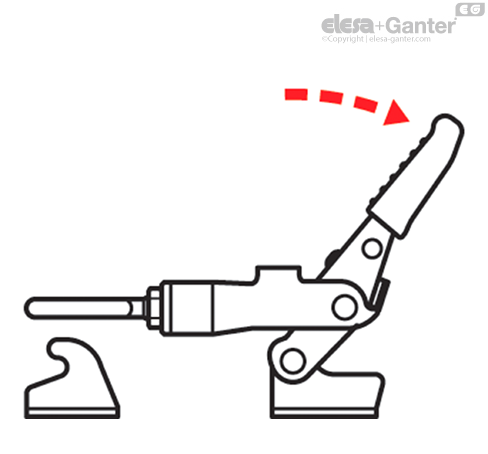

Al retirar la palanca se levantará el tirante y se liberará el gancho (accionamiento con una mano).
Para el accionamiento de apriete, levante el tirante hasta que se pose en el gancho.
El brazo de apriete se enganchará en el gancho si el botón de liberación está presionado para la función de apriete.
Cuando esté apretado en la posición final, el sistema se bloqueará automáticamente mediante la fuerza del muelle.
