Especificación
Tipos
- Tipo APV: Brazo de fijación con orificio ranurado y dos arandelas embridadas
- Tipo CPV: Brazo de fijación con orificio ranurado y dos arandelas embridadas, GN 708.1 elementos de montaje de tope de apriete
- Tipo EPV: Brazo de fijación con casquillo
Código
Código M: Émbolo magnético
Base
Acero, fosfatado
Casquillos / Pasadores de apoyo
Acero
endurecido y rectificado
Cilindro de doble acción
con amortiguación final regulable
presión máxima: 6 bares
Todas las partes en movimiento
lubricado con grasa especial
- Topes de apriete de bridas GN 708.1,tipo A
- Goma tipo dureza 85 Shore A
Información

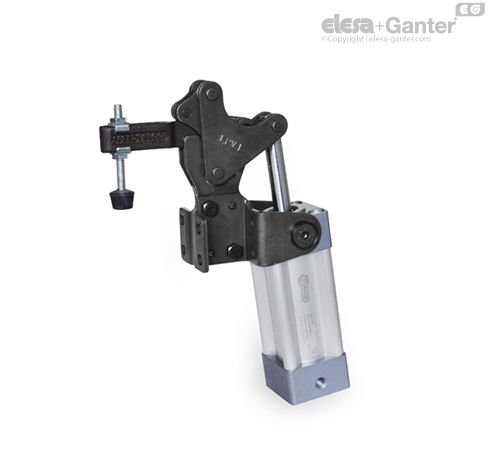

Las bridas de «larga duración» GN 962 poseen un cuerpo reforzado y casquillos / pasadores de apoyo endurecidos y rectificados. Esto las hace aptas para aplicaciones en las que se ejerce una fuerza considerable y se requiere una vida útil larga.
Para garantizar una larga vida útil de los componentes mecánicos y el cilindro neumático, la presión de funcionamiento no debe superar los 6 bares. Además, debe integrarse una unidad de tratamiento de aire comprimido en la red neumática.
Las bridas de GN 962 van equipadas con un pistón magnético de serie. Dicho pistón permite la detección de la posición final cuando se conectan los correspondientes sensores GN 3380.
