Especificación
Tipo
- Tipo EP: Brazo de sujeción macizo
Código
- Código M: Émbolo magnético
Base
acero de fundición
lacado en negro
Otros componentes
Acero St 60
Galvanizado, azul pasivado
Pasadores
Cementado
Cilindro de doble acción
con amortiguación ajustable
Presión máxima: 6 bar
Todas las partes en movimiento
lubricadas con grasa especial
Información

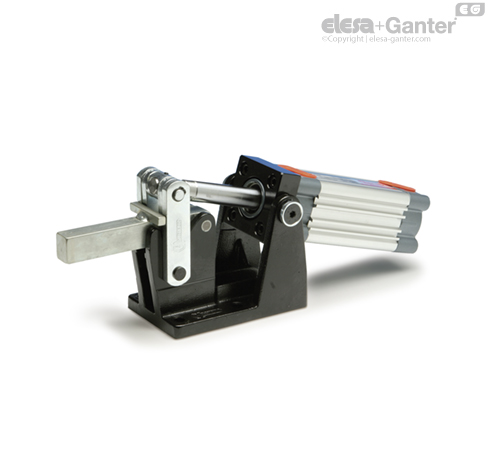

Los cepos de palanca GN 861 se han construido de manera que sean fáciles de desmontar. Los pernos de cojinete se fijan axialmente con anillos de retención. Esto permite modificar el brazo de sujeción para adaptarlo a cualquier aplicación concreta.
Para asegurar una mayor larga vida útil de los componentes mecánicos y de los cilindros neumáticos, la presión de trabajo no debe superar los 6 bar y la unidad de mantenimiento del aire comprimido debe estar situada corriente arriba.
Los cepos de palanca GN 861 también están disponibles con pistón magnético. Junto con los sensores GN 3380, se puede detectar la posición final y usar el impulso generado para transmitir una señal eléctrica.
