Especificación
Tipos
- Tipo NL: Brazo de sujeción en horquilla, con dos arandelas embridadas
- Tipo NLC: Brazo de sujeción en horquilla, con dos arandelas embridadas y montaje de husillo GN 708.1
- Tipo PL: Brazo de sujeción macizo, con abrazadera para soldar

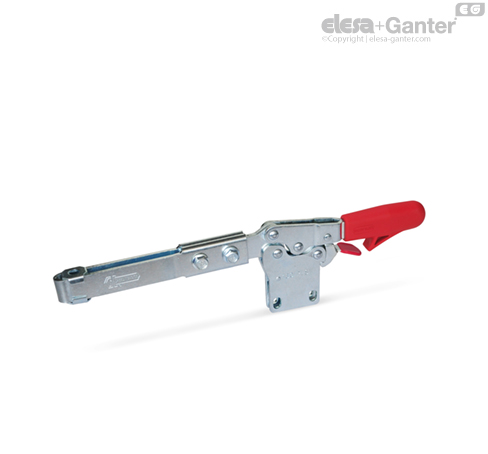

- Tipo VL: Brazo de fijación extendido, con orificio ranurado y dos arandelas embridadas
- Tipo VLC: Brazo de fijación extendido, con orificio ranurado, dos arandelas embridadas y tornillo de fijación GN 708.1
Versión en acero
Acero cementado C10
Galvanizado, azul pasivado
Pasadores templados
Remaches de articulación (a partir del tamaño 355) endurecidos superficialmente
Todas las partes en movimiento
lubricadas con grasa especial
Empuñadura
Alta calidad, resistente al aceite, plástico rojo
Tornillo de sujeción GN 708.1, tipo A
Acero, zincado
Goma tipo dureza 85 Shore A
Versión en Acero inoxidable NI
Acero inoxidable AISI 304
Todas las partes en movimiento
lubricadas con grasa especial
Empuñadura
Alta calidad, resistente al aceite, plástico rojo
Tornillo de sujeción GN 708.1, tipo A)
Acero inoxidable, AISI 304
Goma tipo dureza 85 Shore A
Información
Las bridas GN 820.4 tienen una función de seguridad mediante la cual, durante el cierre, un gancho de seguridad accionado por resorte garantiza un bloqueo seguro. Así se evita el desbloqueo involuntario de la brida debido a vibraciones o un intento accidental de liberación/apertura de la brida. Para abrir y desbloquear la brida, tire hacia arriba del gatillo para soltar el mecanismo de cierre del gancho de seguridad (operación con una sola mano).
Trabajan según el principio de las bridas: la palanca y el brazo de apriete se mueven en la dirección opuesta. Esto requiere menos espacio para el efecto de apriete.
Mediante el uso de bridas de sujeción en la versión de brazo en U con dos arandelas embridadas (tipo NL), se puede montar un tornillo de fijación específico de la aplicación. También se incluye un tornillo de fijación con la punta en goma de neopreno para el tipo NLC.
Se pueden utilizar bridas de sujeción neumáticas de tipo PL soldando el cierre, el cual permite montar un componente de fijación específico de la aplicación, o usando el brazo en combinación con los GN 809 soportes de tornillos de fijación para mantener la pieza de trabajo en su sitio.
Mediante el uso de bridas de sujeción en la versión de brazo en U con dos arandelas embridadas (tipo VL), se puede montar un tornillo de fijación específico de la aplicación. También se incluye un conjunto de eje con la punta en goma de neopreno para el tipo VLC.
