Especificación
Tipos
- Tipo AL: versión con barra en U, con dos arandelas almenadas
- Tipo CL: versión con barra en U, con dos arandelas almenadas y GN 708.1 elementos de montaje de tope de apriete
- Tipo EL: versión con brazo macizo, con abrazadera, para soldar
- Tipo UL: Brazo de fijación extendido, con orificio ranurado y dos arandelas embridadas (versión en acero)
- Tipo ULC: Brazo de fijación extendido, con orificio ranurado, dos arandelas embridadas y tornillo de fijación GN 708.1 (Versión en acero)
Versión en acero
- Acero endurecido C10, zincado, pasivado azul
- Pasadores de articulación en acero endurecido
Todas las partes en movimiento
lubricado con grasa especial
Empuñadura
Alta calidad, resistente al aceite, plástico rojo
Tornillo de sujeción GN 708.1, tipo A
Acero, zincado
Punta de goma dureza 85 Shore A
Versión en Acero inoxidable NI
Acero inoxidable AISI 304
Todas las partes en movimiento
lubricado con grasa especial
Empuñadura
Alta calidad, resistente al aceite, plástico rojo
Topes de apriete de bridas GN 708.1, tipo A
Acero, zincado / Acero inoxidable AISI 304
Goma tipo dureza 85 Shore A
Información

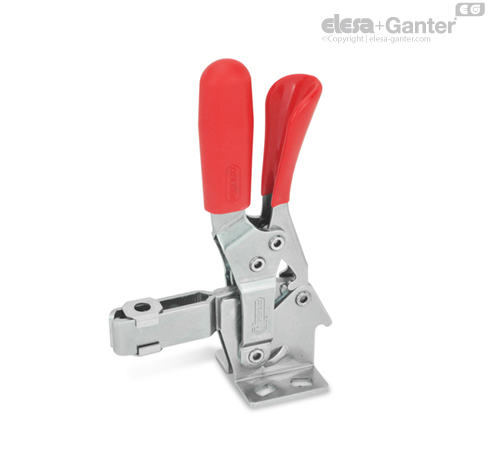

Las bridas GN 810.3 tienen una función de seguridad mediante la cual, durante el cierre, un gancho de seguridad accionado por resorte garantiza un bloqueo seguro. Así se evita el desbloqueo involuntario de la brida debido a vibraciones o un intento accidental de liberación/apertura de la brida. Para abrir y desbloquear la brida, tire hacia arriba del gatillo para soltar el mecanismo de cierre del gancho de seguridad (operación con una sola mano).
Trabajan según el principio de las bridas: la palanca y brazo de apriete se mueven en la misma dirección. En la posición de apriete la palanca de accionamiento está en posición vertical.
Mediante el uso de bridas de sujeción en la versión de brazo en U con dos arandelas embridadas (tipo AL), se puede montar un tornillo de fijación específico de la aplicación. También se incluye un conjunto de eje con la punta en goma de neopreno para el tipo CL.
El tipo EL también se puede utilizar con abrazadera para soldar, por lo que puede montar un elemento de fijación por presión específico para la aplicación, o bien emplear el brazo junto con el GN 809 que se monta para sujetar la pieza de trabajo en su lugar.
Mediante el uso de bridas de sujeción en la versión de brazo en U con dos arandelas embridadas (tipo UL), se puede montar un tornillo de fijación específico de la aplicación. También se incluye un tornillo de fijación con la punta en goma de neopreno para el tipo ULC.
