Especificación
Tipos
- Tipo A: versión con brazo en U, con dos arandelas almenadas
- Tipo C: versión con brazo de apriete en U, con dos arandelas almenadas y GN 708.1 elementos de montaje de tope de apriete
- Tipo E: con brazo de fijación sólido con retenedor del perno para soldadura
Versión en acero
- Acero endurecido superficialmetne C10, cincado, pasivado azul
- Ejes de articulación remachados (para tamaño desde 230 en adelante), acero cementado
Todas las partes en movimiento
lubricado con grasa especial
Empuñadura
Alta calidad, plástico rojo resistente a aceites
Topes de apriete de bridas GN 708.1, Tipo A
- Goma tipo dureza 85 Shore A

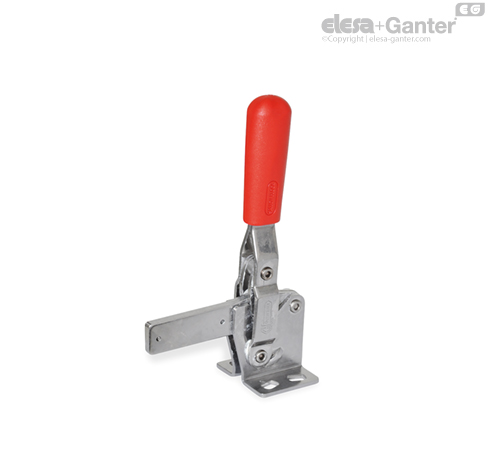

Versión en Acero inoxidable NI
Acero inoxidable AISI 304
Todas las partes en movimiento
lubricado con grasa especial
Empuñadura
Alta calidad, plástico rojo resistente a aceites
Topes de apriete de bridas GN 708.1, Tipo A
- Acero inoxidable AISI 304
- Goma tipo dureza 85 Shore A
Información
La brida de apriete vertical GN 810 trabaja según el principio de las bridas: la palanca y el brazo de apriete se mueven en la misma dirección. En la posición de apriete la palanca de accionamiento está en posición vertical.
Las bridas de apriete de accionamiento vertical con brazo en U, con dos arandelas almenadas (Tipo A) pueden montar tornillos de apriete específicos para la aplicación. También se incluye un eje de apriete con punta de neopreno para el Tipo C.
La versión Tipo E se puede usar soldando el soporte que puede montar un elemento de fijación por apriete específico para la aplicación, o usando el brazo en combinación con GN 809 que se monta para sujetar la pieza de trabajo en su lugar.
