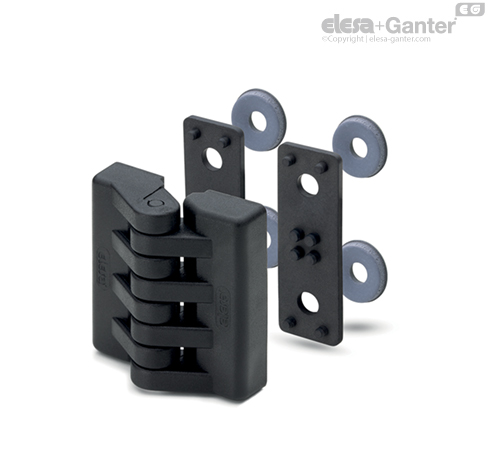

CFAX-B-IP Bisagras con junta de estanqueidad Casquillos con orificio roscado

Ángulo de rotación (valor aproximado)

Máx. 215º (-35 y +180, considerando 0º cuando las dos superficies conectadas a la bisagra están en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.

Características

Las bisagras CFAX-IP permiten una estanqueidad con un grado de protección de hasta IP69K.

El grado de protección se mantiene en ambas direcciones: desde fuera de la protección hasta dentro y viceversa.



Tests de resistencia	ESFUERZO AXIAL		ESFUERZO RADIAL		ESFUERZO A 90º
Descripción	Carga de trabajo máxima Ea [N]	Carga de rotura Ra [N]	Carga de trabajo máxima Er [N]	Carga de rotura Rr [N]	Carga de trabajo máxima E90 [N]	Carga de rotura R90 [N]
CFAX.49-B-M5-IP	400	2400	440	2760	170	1320
CFAX.49-p-M5x14-IP	370	3070	360	2400	200	900

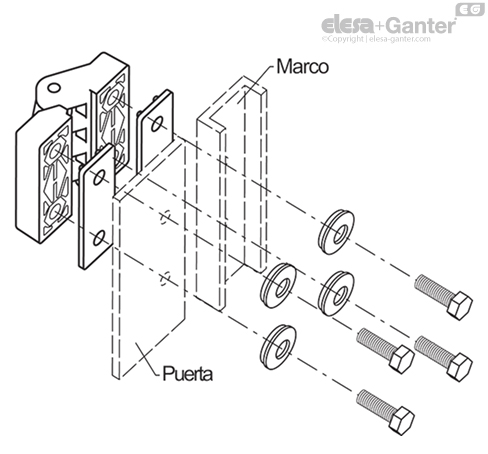

Instrucciones de montaje

• Montar las juntas rectangulares después de la bisagra.

• Instalar la bisagra en el lado externo de la puerta.

• Colocar las arandelas de sellado de forma que coincidan con los orificios de fijación, con la parte de la junta hacia la puerta.

• Bloquear la bisagra con un tornillo de la longitud necesaria, según el grosor de la puerta (CFAX-B-IP) o con una tuerca (CFAX-p-IP).
