GN 938
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Zamac ZD
Revestido de plástico
Eje de bisagra
Acero inoxidable AISI 303
Arandelas de ajuste
Acero inoxidable AISI 316L
Tornillos de fijación
Acero inoxidable AISI 304
Casquillos distanciadores
Plástico (poliamida PA)
Insertos de goma
Elastómero (TPE)

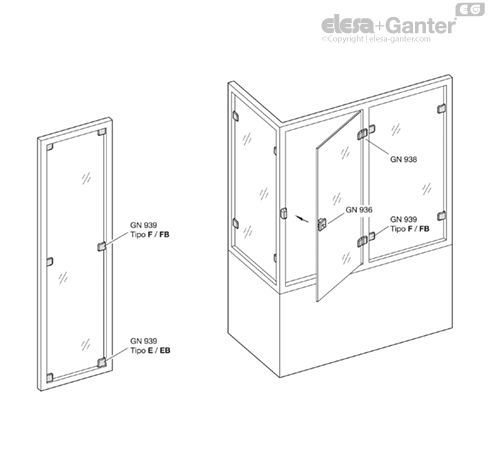

Las bisagras GN 938 se utilizan para fijar paneles de puerta hechos, por ejemplo, de vidrio o de plástico, para que puedan abrirse. Están diseñadas para su uso con la abrazadera de soporte para paneles GN 939.
Los paneles (paneles de puerta) se sujetan entre los insertos de goma y se aseguran de forma adicional con casquillos distanciadores, formando una conexión positiva.
Si las bisagras se utilizan con sistemas de perfilería con ranuras de 6, 8 ó 10 mm, placas de posicionamiento GN 938.1 están disponibles como accesorios de montaje. Estas facilitan la alineación de las bisagras y las protegen contra la torsión.
Las cubiertas se entregan sueltas. Se deslizan lateralmente después del montaje y se bloquean en su sitio automáticamente.
