GN 139.2
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Zamac
Revestido de plástico
de metal plateado
Pasador
Acero inoxidable AISI 303

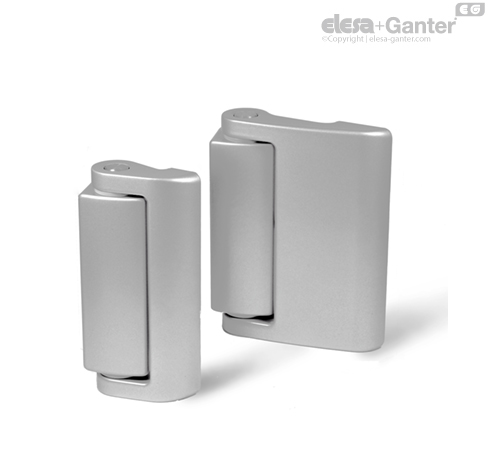

Con la excepción del conector, la bisagra sin interruptor de seguridad GN 139.2 no difiere en su apariencia externa de las bisagras con interruptor de seguridad GN 139.1. Con el tornillo oculto en la parte posterior, la bisagra también es a prueba de manipulaciones.
Su pequeño tamaño se combina con un diseño seguro y atractivo.
La versión con aleta de bisagra ancha ha sido diseñada para montajes en puertas de vidrio o policarbonato.
| Características mecánicas | ||||
| Carga máxima | Información con factor de seguridad | Ejemplos de cálculos | Dirección de la carga | |||
| - | l1 = 49 | 1500 N | 1000 N | 1000 N |
| - | l1 = 79 | 750 N | 500 N | 500 N |
| Montaje | por la parte trasera, 7 x roscas M5, 6 mm de profundidad | |||
| Par recomendado | 5 Nm (Tornillos M5) | |||
