GN 139.1

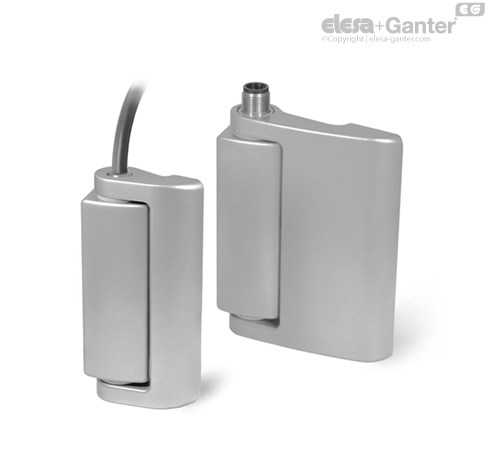

Bisagras con interruptor de seguridad

Las bisagras con interruptor de seguridad GN 139.1 han sido diseñadas para permitir la supervisión de la posición de equipos fundamentales de seguridad, por ejemplo, cubiertas de protección. Al abrir la puerta se activan los contactos los cuales, al girar, p. ej. interrumpen un circuito de protección a través del contacto de ruptura (NC) y, al mismo tiempo, indica que la puerta está abierta mediante el cierre de un elemento de contacto normalmente abierto (NO).

Los bloques de contacto están equipados con contactos de apertura positiva de acción lenta, es decir, serán separados definitivamente cuando se activen y desaparezca la histéresis. Los ángulos en los que se alcanzan los puntos de conmutación son regulables.

Junto con los bloques de contacto integrados, las bisagras son elementos compactos, fáciles de montar, con un diseño estéticamente agradable. El montaje desde la parte posterior protege a la bisagra de su manipulación.

• Instrucciones de funcionamiento GN 139.1

• Información de capacidad de carga de las bisagras

Cable con acoplamiento para conexión

8 polos, 5 ó 10 metros de longitud:

• Cable con acoplamiento para conexión GN 330 -M12x1-8-G-5.

• Cable con acoplamiento para conexión GN 330 -M12x1-8-G-10.

• Pletinas de montaje, plana GN 139.3

• Pletinas de montaje, ángulo GN 139.4

• Bisagras con un ángulo de maniobra >0°

• Bisagras con otras terminaciones de contacto

Aprobaciones, Conformidades, Aplicabilidad
Aparellaje y equipo de control de bajo voltaje				EN 60947-1/2007
declaración CE				EN 60947-1-5 : 2004 +
IMQ: CA02.03746				A1/2009
UL: E 131787
Aplicaciones de seguridad	hasta SIL 3 / PL e		según EN ISO 13849-1

Las bisagras con interruptor de seguridad GN 139.1 han sido diseñadas para permitir la supervisión de la posición de equipos fundamentales de seguridad, por ejemplo, cubiertas de protección. Al abrir la puerta se activan los contactos del interruptor, sucesivamente, y entonces, p. ej., se interrumpe un circuito de protección a través de la apertura del contacto (NC), y a la vez señala la puerta abierta mediante un contacto normalmente abierto (NO).

Las bisagras con interruptor de seguridad deben ser montadas y certificadas por personal técnico cualificado siguiendo los detalles indicados en el manual de instrucciones, y conforme a la normativa nacional e internacional estandar aplicable. Elesa+Ganter no asumirá ninguna responsabilidad legal respecto a información perdida o incorrecta, y respecto a ninguna consecuencia que pueda derivarse de los mismos.
