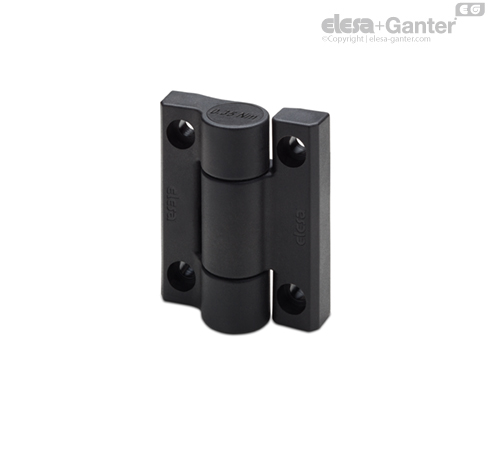

CFMR-NS Bisagras con resorte Bisagra complementaria, sin muelle de retorno

Ángulo de rotación (valor aproximado)

Máx. 270º ( entre -90° y 180°; 0° = condición en la cual dos superficies interconectadas se encuentran en el mismo plano).

La bisagra puede alcanzar -90º, pero no se deben alcanzar estas condiciones para la versión CFMR-NO

No superar el límite del ángulo de giro para no dañar el funcionamiento correcto del muelle de retorno.

Características y prestaciones

La bisagra CFMR se emplea para la apertura o cerrado automático de una puerta por medio de un muelle de retorno.

El par varía progresivamente con el ángulo de apertura/cierre de la bisagra

En pruebas específicas de fatiga, el muelle de retorno superó los 100.000 ciclos con los valores de par inalterados.



Tests de resistencia	ESFUERZO AXIAL	ESFUERZO RADIAL	ESFUERZO A 90º
Descripción	Límite máximo de carga estática Sa [N]	Límite máximo de carga estática Sr [N]	Límite máximo de carga estática S90 [N]
CFMR.	2100	3500	1900

La carga estática máxima es el valor por encima del cual el material puede romperse comprometiendo el funcionamiento de la bisagra. Evidentemente, a este valor se le debe aplicar un factor adecuado, de acuerdo a la importancia y el nivel de seguridad de la aplicación específica.

Guía para elegir

La fuerza de retorno de una puerta con un peso concreto P (kg) es la función de la fuerza del muelle característica de la bisagra [Nm] y de las fricciones entre las superficies de deslizamiento entre la parte fija y la parte móvil de la bisagra, que a su vez dependen de las características tribológicas del tecnopolímero utilizado.

Conforme a la tabla, es posible tener una guía de máximos para elegir la bisagra y su colocación en una aplicación específica.

Dichos valores son indicativos y son resultado de pruebas realizadas en una estructura de laboratorio a temperatura y con humedad controladas (23°C, 50% humedad relativa), en determinadas condiciones de uso y por un periodo de tiempo relativamente limitado.

Se recomienda comprobar siempre el funcionamiento correcto a pie de obra en la aplicación misma.

Consulte más información técnica de carácter general en las Directrices



Pmax= peso máximo de la puerta que la bisagra es capaz de retornar con un par residual pequeño de mantenimiento probado con un ángulo mínimo de apertura de 45°.

NOTA: dicho peso depende además de la geometría de la puerta (en particular, de la posición del baricentro) y de la perfecta coaxialidad de las bisagras.
