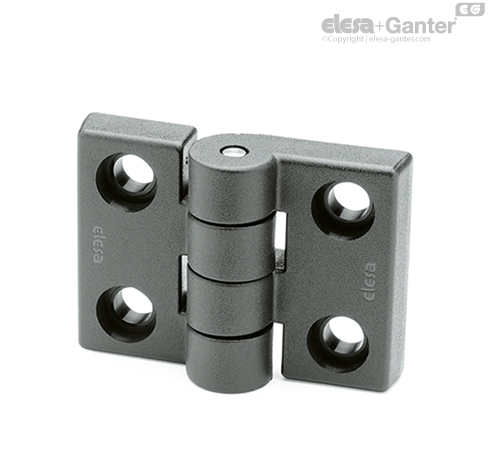

CFH.

Bisagras

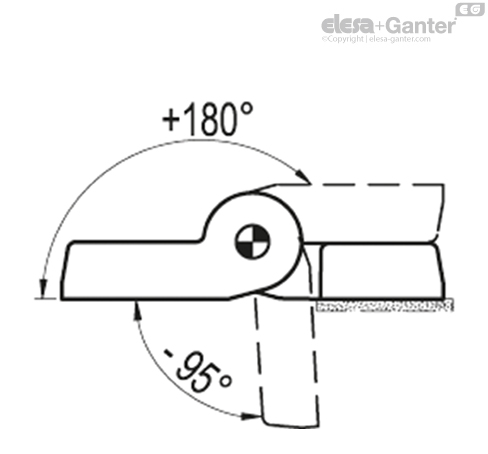

Ángulo de rotación (valor aproximado)

Máx. 275° (entre -95° y +180°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.





Tests de resistencia
ESFUERZO AXIAL		ESFUERZO RADIAL		ESFUERZO A 90º
Carga de trabajo máxima Ea [N]	Carga de rotura Ra [N]	Carga de trabajo máxima Er [N]	Carga de rotura Rr [N]	Carga de trabajo máxima E90 [N]	Carga de rotura R90 [N]
200	2440	380	3830	190	1950
